Termos comumente usados ​​explicam
Defina os termos da máquina para ajudar a escolher um modelo adequado de tubo e tubo Bender

Máquina de flexão de tubo de mandrel nc:

Tubo de mandril de desenho controlado numericamente e dobra hidráulica de tubo, adequada para a forma de flexão simples. É uma solução semi-automática prática para ambientes de pequenas e médias produções.

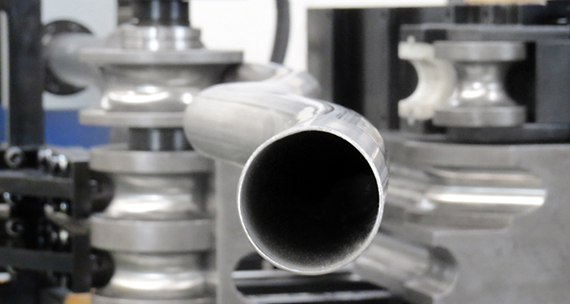

A flexão do mandril é um método de flexão rotativa, na qual - o mandril, um eixo sólido de mandril com até cinco bolas segmentadas em forma de rosquinha, que são ligeiramente menores que o ID do tubo/tubo que está sendo dobrado - é inserido no tubo/tubo para fornecer suporte interno durante a flexão.

Máquina de flexão de tubo Mandrel CNC:

PLC ou tubo de punho de desenho controlado por PLC ou IPC, que podem ser de 2 ou 3 eixos controlando de acordo com os requisitos do cliente.
Máquina de dobra de dobra automática de tubo CNC tubos com a maior eficiência, dinâmica e precisão. O conceito híbrido une as vantagens da tecnologia de acionamento elétrico e hidráulico. Os programas de flexão podem ser criados, processados ​​e administrados diretamente na máquina. É uma máquina de flexão de tubo CNC ideal para ambientes de produção de alta e precisão.

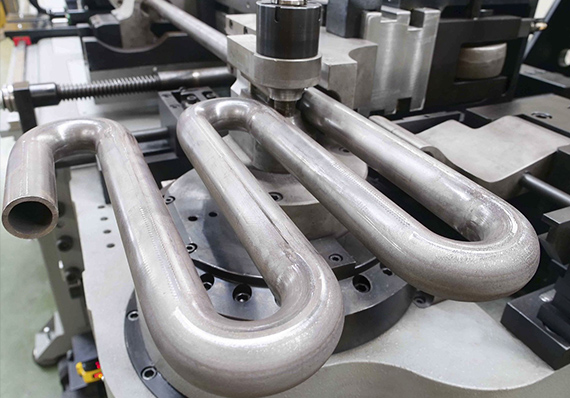

Características do tubo híbrido Bender:
1. A série de máquinas emprega válvulas hidráulicas e circuitos integrados para controlar o movimento de flexão individualmente, o que prolongará a vida útil das peças hidráulicas de HE .... Servo Drive fornece alta precisão no posicionamento de flexão, que garante flexão de alta qualidade.

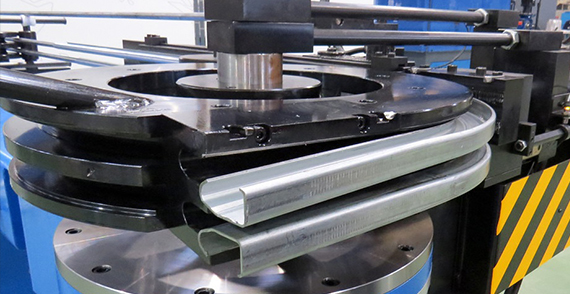

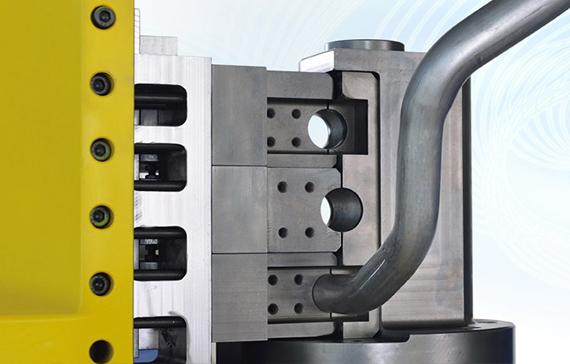

Máquina de flexão de tubo CNC com várias pilhas:

Se você precisar de mais de uma curva no seu tubo, a próxima pergunta a considerar é que todos eles podem estar no mesmo raio.
Muitas vezes, vemos desenhos que exigem dois ou três raios de curvatura diferentes que são, neste caso, então você pode precisar de uma pilha de duas, três pilha ou até uma máquina de pilha múltipla para concluir todo o processo de flexão sem alterar diferentes ferramentas de raio.

As curvas básicas de desenho são chamadas de pilha única, ou seja, elas só podem pegar um conjunto de ferramentas, por vez. Agora, é tecnicamente viável fazer uma curva com uma ferramenta de raio, remover o tubo, alterar as ferramentas para outro raio e fazer outra curva, mas é complicado voltar ao mesmo dado e você pode ver quanto mais tempo é envolvido, então raramente é feito.

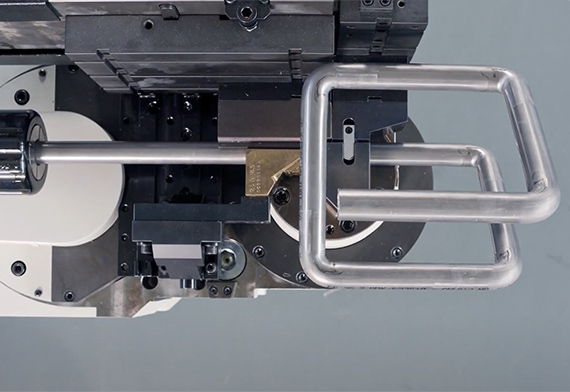

Máquina de flexão de tubo CNC com função de flexão de push (rolamento):

Isso pode facilmente obter uma curva de raio muito grande em comparação com a flexão do desenho rotativo. Um estilo de flexão onde o braço de dobra é movido positivo a alguns graus, o tubo é empurrado através de um conjunto de rolos para criar a curva. Um conjunto de rolos colocados na posição da matriz de grampos e na posição da matriz de pressão. Todos os rolos giram livremente. É possível uma forma de 3D. O tubo é guiado entre rolos de flexão e rolos de suporte, enquanto é empurrado pelas ferramentas. A posição do roll de formação define o raio de flexão. Para alterar o plano de flexão, um empurrador gira o tubo em torno de seu eixo longitudinal.

Máquina de flexão de tubo CNC com função de reforço:

Quando a pequena flexão do CLR é necessária ou o afinamento da parede é crítico, a função de reforço tem a solução mais eficiente e inovadora para produzir curvas de raio extra fechado com deformação mínima.
O cilindro de assistência/reforço da matriz de pressão é integrado à cabeça do transportador de pressão.
No processo geral de flexão, a espessura da parede do tubo no ângulo externo fica mais fino devido ao alongamento do material e rugas no ângulo interno por aperto de material. Na deformação/quebra do tubo de prevenção do raio apertado, o SLS Tube Bender equipa a força de reforço traseiro, com a assistência do aumento lateral (impulsionador da matriz de pressão), que pode ser ajustado de acordo com a velocidade de flexão, a natureza material, o grau de flexão etc. quando usamos adispositivo de reforço, em conjunto com um Máquina de flexão CNC totalmente hidráulica, Habilitamos a replicação de peças de precisão com os tempos mínimos de processo, além de remover a possibilidade de erro humano.

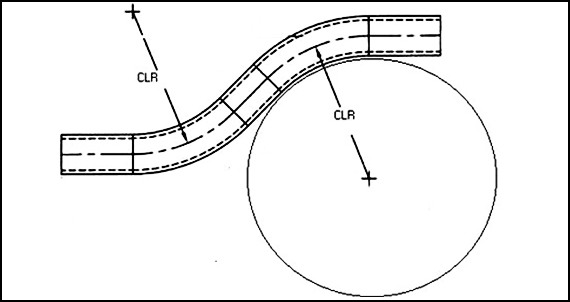

Radius da linha central (CLR): É a medição do raio do tubo ou do tubo de que você será mandril ou flexão rotativo. Esta é a distância em mm ou polegadas do centro da curvatura do tubo ou do tubo até o eixo da linha central do tubo ou tubulação de que você estará dobrando o mandril ou a flexão do desenho rotativo.
Aqui está uma maneira fácil de medir o CLR:

Passo 1: Se houver um tubo ou tubo de amostra dobrado disponível, coloque o tubo ou o tubo que você deseja dobrar em um grande pedaço de papel no chão.

Passo 2: Rastreando o tubo de amostra ou o tubo que você gostaria de dobrar o mandril no papel, continuando o padrão até que você tenha feito um círculo completo com o tubo ou o tubo com o qual está trabalhando.

Etapa 3: Meça (em mm ou polegadas) do centro do tubo ou tubo até o centro do seu círculo desenhado.

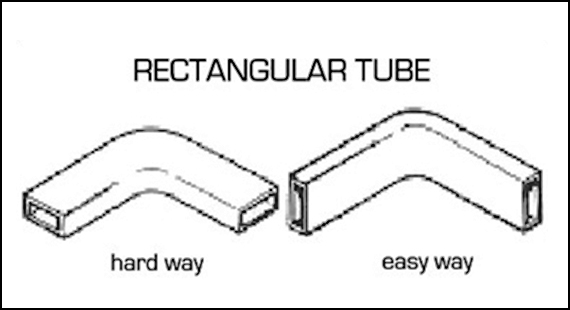

● Caminho fácil (EW): Isso está dobrando a peça de trabalho no seu lado curto durante o processo de flexão do mandril; flexão de um tubo ou tubo retangular.
● Caminho difícil (HW): Isso está dobrando a peça de trabalho do lado longo durante o processo de flexão do mandril; flexão de um tubo ou tubo retangular.
