Na era da computação orientada por IA, os data centers de alta densidade estão recorrendo à refrigeração líquida como a única maneira prática de lidar com o calor. No coração de cada sistema de refrigeração líquida CDU (Coolant Distribution Unit) está o Manifold – um componente crítico que divide e distribui o refrigerante uniformemente para cada servidor. A qualidade de sua fabricação determina diretamente a confiabilidade de todo o sistema de refrigeração. Os métodos tradicionais de fabricação geralmente apresentam baixa eficiência, qualidade inconsistente e acabamento secundário demorado. Este artigo se concentra na máquina de colar de tubos - também conhecida como máquina de perfuração e flangeamento de tubos - construída pela SLS Machinery . Descreveremos como funciona, por que é uma virada de jogo e como oferece aos fabricantes de coletores de refrigeração líquida um caminho prático para uma produção escalonável e de alta precisão.
1. O coletor: o 'centro de água' indispensável em um sistema de refrigeração líquida CDU
Introdução: Por que dobrar alumínio exige mais do que apenas uma máquina

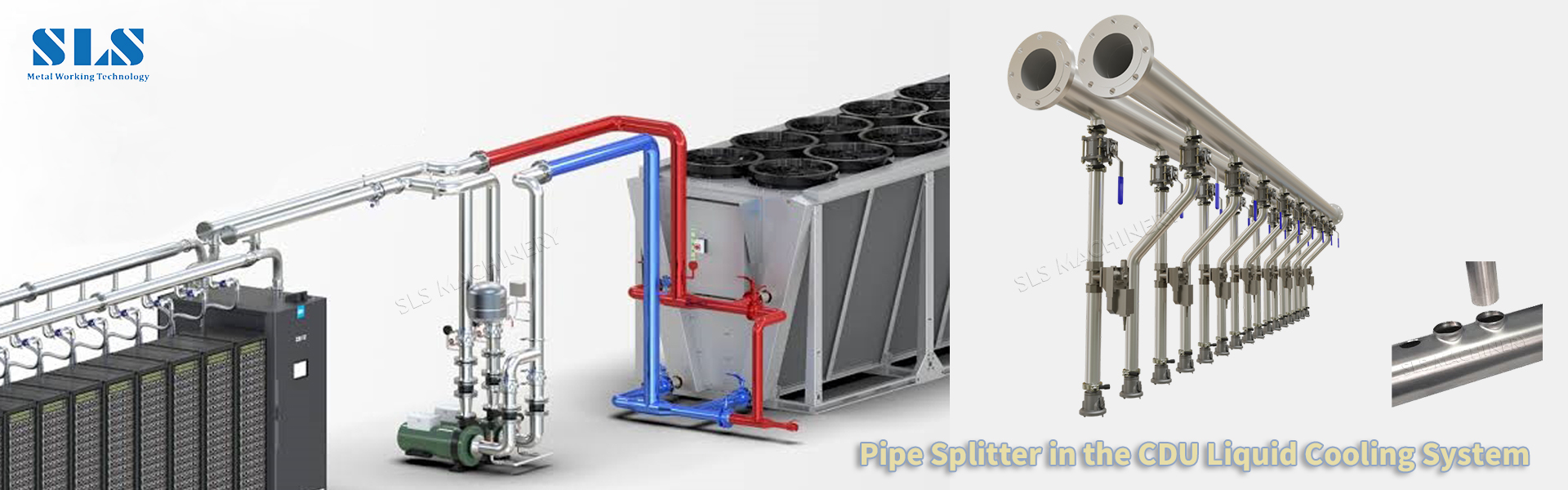

Em um sistema de refrigeração líquida CDU, o Manifold – também chamado de coletor ou distribuidor – é responsável por retirar o líquido refrigerante da CDU e distribuí-lo uniformemente para as placas frias de cada servidor. Normalmente é composto por dois tubos principais paralelos: um para distribuir o refrigerante e outro para coletar o fluxo de retorno quente. Ao criar múltiplas saídas ramificadas ao longo desses tubos principais, o Manifold consegue uma distribuição de fluxo “uma entrada, múltiplas saídas”.
A qualidade de um Manifold impacta diretamente duas métricas críticas de desempenho:
Integridade da vedação e resistência à pressão , que dependem da qualidade da junta do ramal - se o furo é liso, livre de rachaduras e tem uma borda flangeada uniforme.
Uniformidade de fluxo entre ramificações , que depende da precisão do posicionamento e espaçamento dos furos.
Esses dois fatores são exatamente onde a máquina de colar de tubos se destaca. Para fabricantes focados na fabricação de manifolds CDU ou manifolds em geral , este equipamento está rapidamente se tornando indispensável.
2. A máquina para colar tubos: uma ferramenta específica para ramificação de coletores
2.1 O que é uma máquina para colar tubos?
Uma máquina de colarinho de tubo (às vezes chamada de máquina de colarinho de tubo ou máquina perfuradora de tubo ) é uma peça automatizada de equipamento de fabricação de tubos projetada especificamente para criar conexões ramificadas em tubos de metal. Numa sequência contínua, realiza três operações no tubo base (normalmente cobre, aço inoxidável ou alumínio):
Perfurando o buraco
Flange (formando uma borda elevada ao redor do buraco)
Aparar o flange para obter um acabamento liso
O resultado é um “orifício de colar” pronto para conectar tubos ramificados. É por isso que a máquina também é chamada de máquina perfuradora de tubo , , máquina formadora de ramificação de tubo ou máquina formadora de junta de tubo - todas descrevendo a mesma capacidade principal.
2.2 Como Funciona: Extrusão vs. Perfuração
A máquina de colar de tubo da SLS Machinery usa um sistema baseado em extrusão : uma ferramenta empurra o metal de dentro do tubo para fora para formar o colar. Isto é fundamentalmente diferente da alternativa tradicional – perfuração hidráulica de tubos ou perfuração em T padrão.
Extrusão: O metal flui plasticamente, mantendo uma estrutura de grão contínua. O flange formado é liso, sem rebarbas e sem microfissuras. Esta é a verdadeira tecnologia de perfuração de tubos sem lascas e formação a frio de tubos no seu melhor. Está pronto para soldagem ou conexão sem qualquer acabamento extra.
Perfuração T: Este é um processo de corte. Remove material, deixando marcas de corte e tensões residuais. São possíveis microfissuras, que podem comprometer a vedação a longo prazo e a resistência à pressão ao longo do tempo.
Para sistemas de refrigeração líquida, onde até mesmo pequenos vazamentos podem causar danos catastróficos, o processo de ramificação do tubo de extrusão é claramente superior.
3. Linha de produtos principais da SLS Machinery

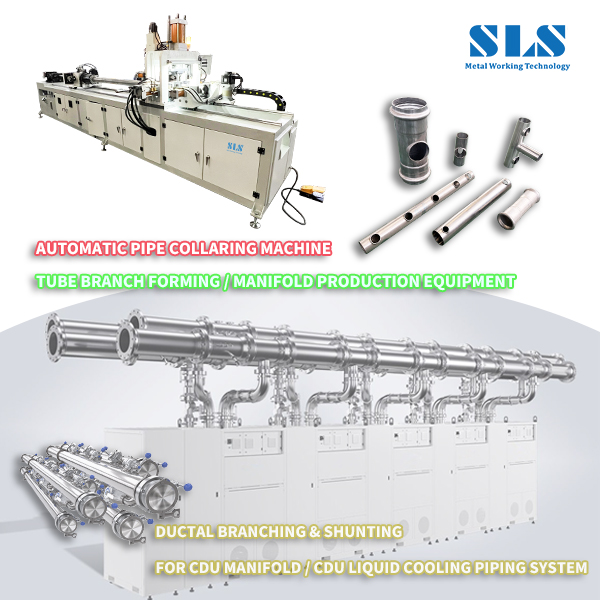

3.1 Máquina automática para colar tubos BP-50
O BP-50 é o modelo clássico da SLS Machinery, projetado para tubos de pequeno a médio diâmetro normalmente usados em sistemas de refrigeração líquida.
Capacidade: Suporta diâmetros de tubos de até 50 mm, com espessuras de parede comuns em aplicações de refrigeração líquida.
Sistema de acionamento: Os servomotores controlam a alimentação e a rotação, enquanto um sistema hidráulico realiza a puncionamento e o flangeamento. Isso a torna uma puncionadeira CNC de tubos com alta repetibilidade.
Controle: Controle PLC totalmente automático com tela sensível ao toque HMI - uma verdadeira puncionadeira automática de tubos . O operador só precisa carregar e descarregar o tubo.
Vantagem principal: Pode perfurar e flangear furos em praticamente qualquer posição ao longo do tubo (geralmente suportando layouts de furos de duas fileiras). O punção tem uma vida útil superior a 100.000 ciclos, tornando-o ideal para produção contínua de grandes volumes. Ela funciona efetivamente como uma máquina de colar de tubo de aço inoxidável e uma máquina de flangear tubo de cobre.
3.2 Série BP-60 e soluções de grande diâmetro
Para Manifolds maiores, a SLS oferece a série BP-60 e outros modelos expandidos, que podem lidar com diâmetros de tubos de até 89 mm, 114 mm e até 140 mm ou mais, com espessuras de parede de até 3 mm. Essas máquinas de flangear tubos para serviços pesados também podem organizar furos ramificados ao longo de linhas retas ou caminhos não lineares, oferecendo flexibilidade para projetos complexos de caminhos de fluxo. Eles são frequentemente usados como puncionadeiras de tubos coletores ou puncionadeiras de tubos de alumínio em linhas de produção em grande escala. A série também inclui uma função de máquina de corte de colarinho de tubo , garantindo um acabamento limpo em cada galho.
4. Por que escolher a máquina de colar de tubos da SLS para fabricação de coletores CDU?
4.1 Precisão: A Base da Uniformidade do Fluxo
A precisão do posicionamento do furo da ramificação e do diâmetro interno do flange afeta diretamente a precisão da distribuição de fluxo. A máquina da SLS utiliza eixos de alimentação e rotação servo-acionados para obter um posicionamento preciso, combinado com ferramentas de alta precisão. Isso garante que cada saída de ramal seja fabricada com tolerâncias restritas. Para as melhores máquinas da categoria, a precisão do espaçamento dos furos pode estar dentro de ±0,15 mm e a perpendicularidade do flange dentro de 0,1 mm. Isso é mais que suficiente para atender aos exigentes requisitos de uniformidade de fluxo dos modernos sistemas de refrigeração líquida. Este nível de precisão o torna ideal para aplicações de furadeiras hidráulicas onde a precisão não é negociável.
4.2 Eficiência: Do 'Passo a Passo' à 'Produção em lote'
A fabricação tradicional do Manifold geralmente envolve uma série de operações separadas – perfuração, escareamento, flangeamento, corte – espalhadas por várias máquinas. da SLS A máquina para colar tubos integra puncionamento, flangeamento e corte em uma única máquina e uma única fixação. O tempo de ciclo por furo pode chegar a 16 segundos. A máquina pode armazenar mais de 200 predefinições de parâmetros de produtos, tornando as trocas rápidas e simples – perfeita para fabricantes de refrigeração líquida que trabalham com especificações múltiplas e tamanhos de lote menores. Isso é o que diferencia uma máquina perfuradora de tubos moderna de equipamentos mais antigos e menos flexíveis.
4.3 Qualidade: Processamento sem cavacos e sem acabamento secundário
O processo de extrusão usado pela máquina perfuradora de tubos da SLS é menos lascado - não produz aparas ou aparas de metal. O flange acabado é liso e limpo, não necessitando de rebarbação, lixamento ou outro acabamento secundário antes de passar para a fase de soldagem ou montagem. Este processo de extrusão de furos para tubos não apenas economiza custos de mão de obra, mas também elimina o risco de introdução de erros dimensionais ou danos superficiais durante o pós-processamento.
4.4 Versatilidade: Uma Máquina para Aço Inoxidável, Cobre e Alumínio
Os coletores de resfriamento líquido CDU são comumente feitos de aço inoxidável 304 (para resistência à corrosão) ou ligas de cobre (para excelente condutividade térmica). da SLS A máquina para colar tubos pode lidar com aço inoxidável, cobre, alumínio e outros metais com ajuste mínimo. Isto significa que uma única máquina pode cobrir a grande maioria das necessidades de materiais de um fabricante de refrigeração líquida, quer você esteja produzindo um coletor hidráulico ou um simples tubo coletor.
5. Considerações Finais: Trazendo a Fabricação de Manifolds de Volta à Perfeição 'One-Shot'
À medida que o resfriamento líquido passa de uma escolha de nicho para uma necessidade absoluta, o Manifold – a principal artéria que conecta a CDU a cada servidor – deve ser fabricado para atender aos padrões quase obsessivos de confiabilidade do setor de data centers. A máquina de colar de tubos da SLS Machinery oferece um caminho atraente com seus três principais pontos fortes:
Formação baseada em extrusão para integridade superior do material
Servocontrole de alta precisão para precisão consistente
Puncionamento, flangeamento e corte integrados para maior eficiência
Escolher a máquina da SLS não envolve apenas comprar um equipamento; trata-se de adotar um sistema de fabricação especializado e comprovado, projetado especificamente para acessórios para tubos ramificados. No mundo em rápida evolução da refrigeração líquida, os fabricantes que adotarem ferramentas mais precisas para construir Manifolds mais confiáveis serão os que definirão os padrões para a próxima geração de refrigeração de data centers.
Este artigo é baseado em informações de produto da SLS Machinery e nos requisitos práticos de fabricação de coletores de refrigeração líquida. Pretende ser uma referência para profissionais envolvidos na fabricação de dutos de refrigeração líquida. Para especificações detalhadas e opções de personalização, incluindo modelos específicos como BP-50 ou BP-60 para suas necessidades de equipamentos de produção de manifold , entre em contato diretamente com a SLS Machinery .
