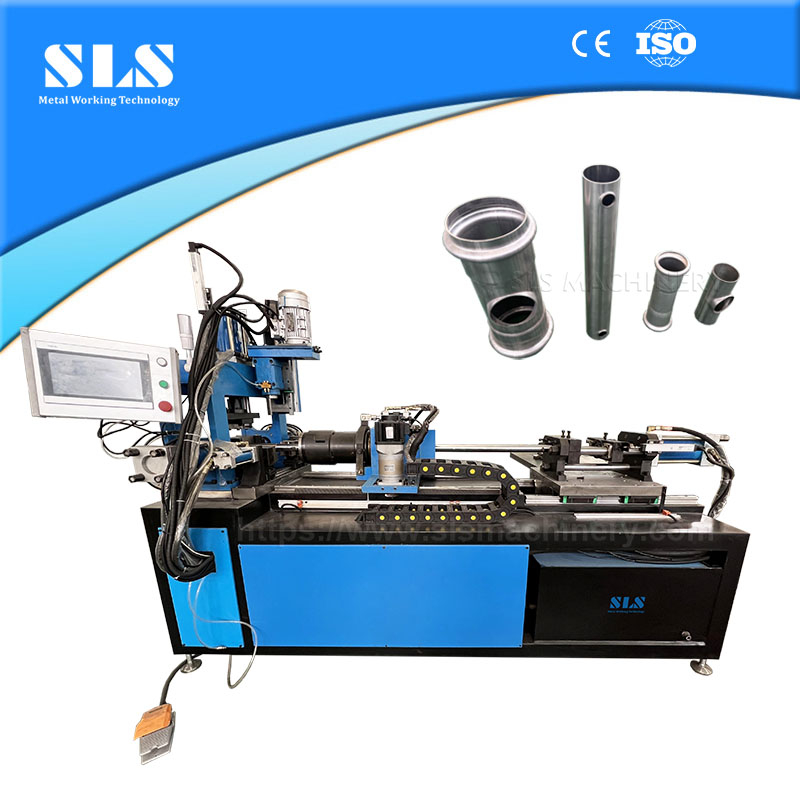

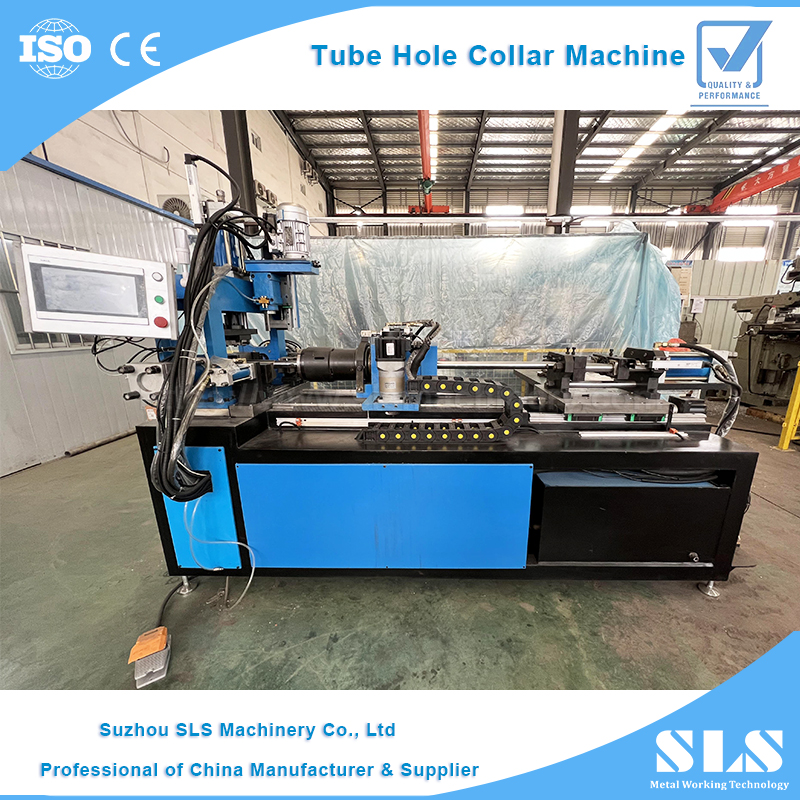

Máquina de perfuração de colar de tubo automático do tipo BP-50 | Máquina de flanging de tubo de aço inoxidável CNC para processo de formação de ramificação tubular

Máquina de perfuração de colar de tubo automático do tipo BP-50 | Máquina de flanging de tubo de aço inoxidável CNC para processo de formação de ramificação tubular

Principal Folha de Parâmetros Técnicos

Breve introdução sobre perfuração automática de orifícios de tubo e máquina de colar

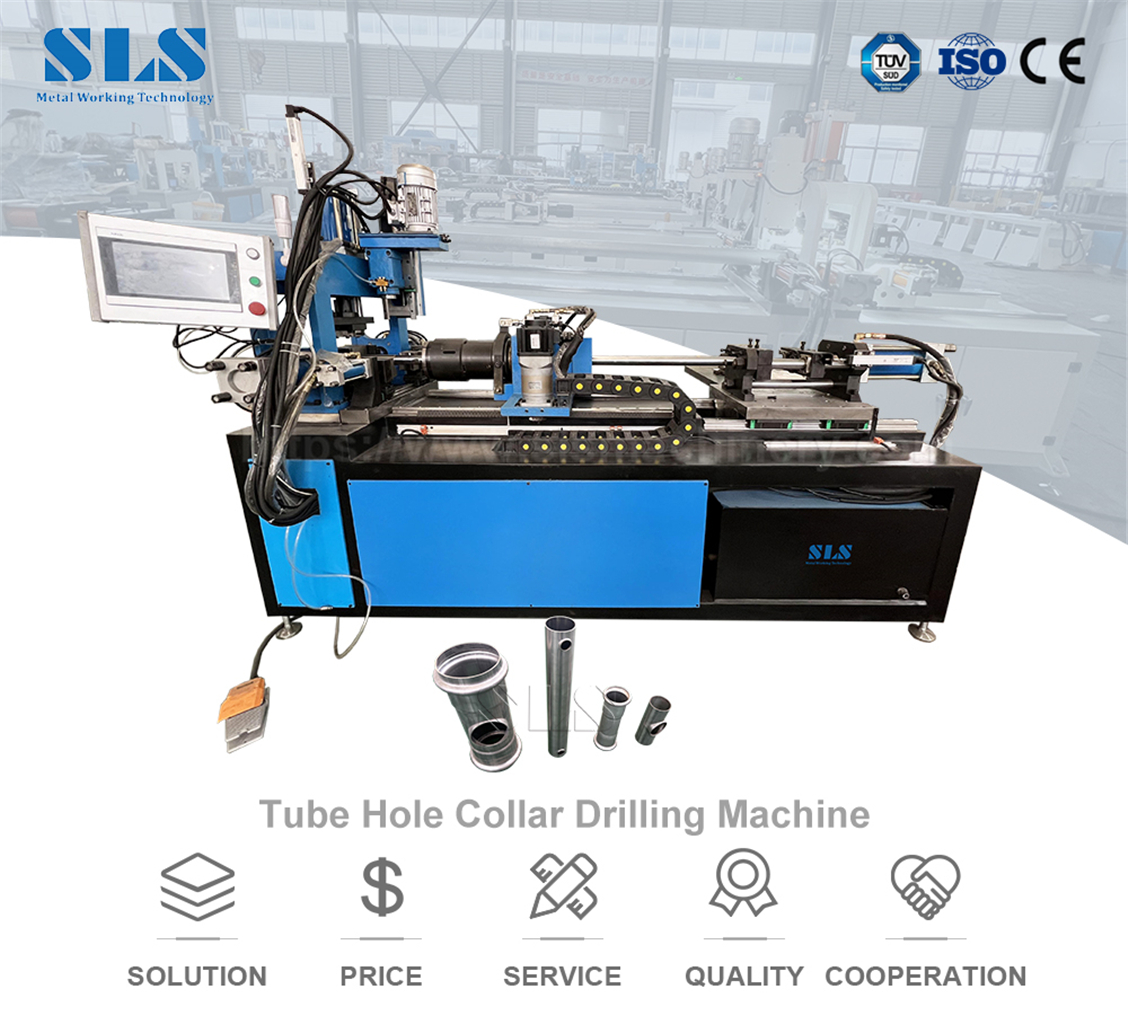

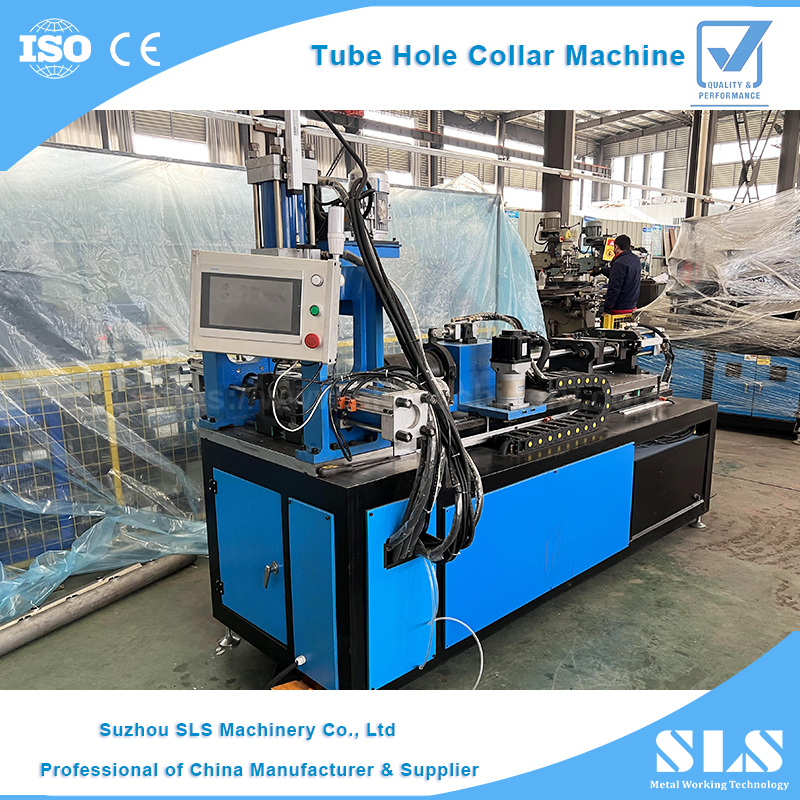

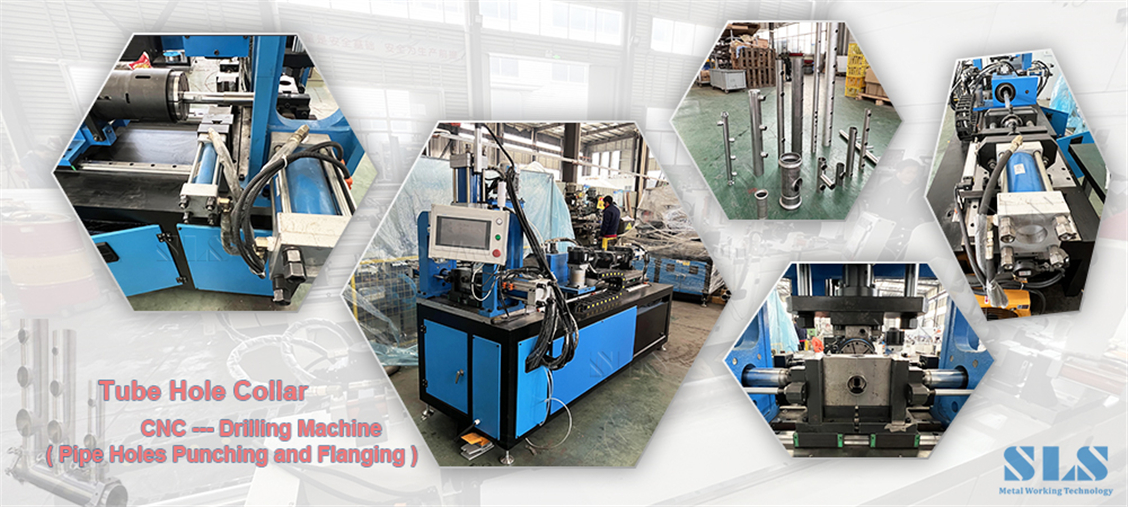

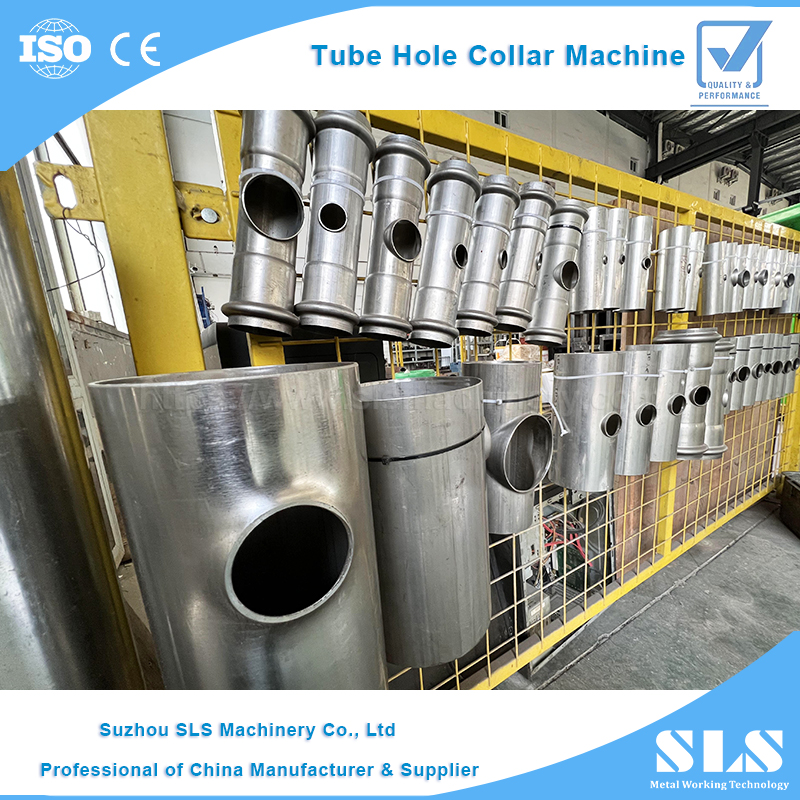

Máquina de perfuração de colar de tubo automático do tipo BP-50 | Máquina de flanging de tubo de aço inoxidável CNC para processo de formação de ramificação tubular - usado para perfurar e flangeing tubos de cobre, tubos de aço inoxidável e outros tubos de metal. Acionado por um motor servo, ele pode fazer orifícios de anel de ramificação em qualquer posição do tubo (geralmente duas linhas). Adotando o 'sistema de extrusão ', os orifícios do anel são formados pela saída do tubo, que é diferente da tecnologia de perfuração em T. Os orifícios do anel são limpos e planos, e nenhum processamento adicional é necessário. Portanto, é adequado para produção em larga escala. Por exemplo: Os tubos ranhurados são usados ​​principalmente em dutos de ar condicionado e indústrias de aquecedor solar de água. Nossos produtos cobrem equipamentos de duto de ventilação HVAC, equipamentos relacionados a fabricação de transformadores, equipamentos de fabricação de motor, equipamentos de fabricação de baterias de ácido, equipamentos de fabricação de trocadores de calor, equipamentos de fabricação de ar condicionado e geladeira, equipamentos de formação e processamento de tubos de aço, equipamentos de fabricação e processamento de tubos, equipamentos de fabricação de tanques de aço, equipamentos de fios de aço, etc ...

Recursos em  perfuração automática de orifícios de tubo

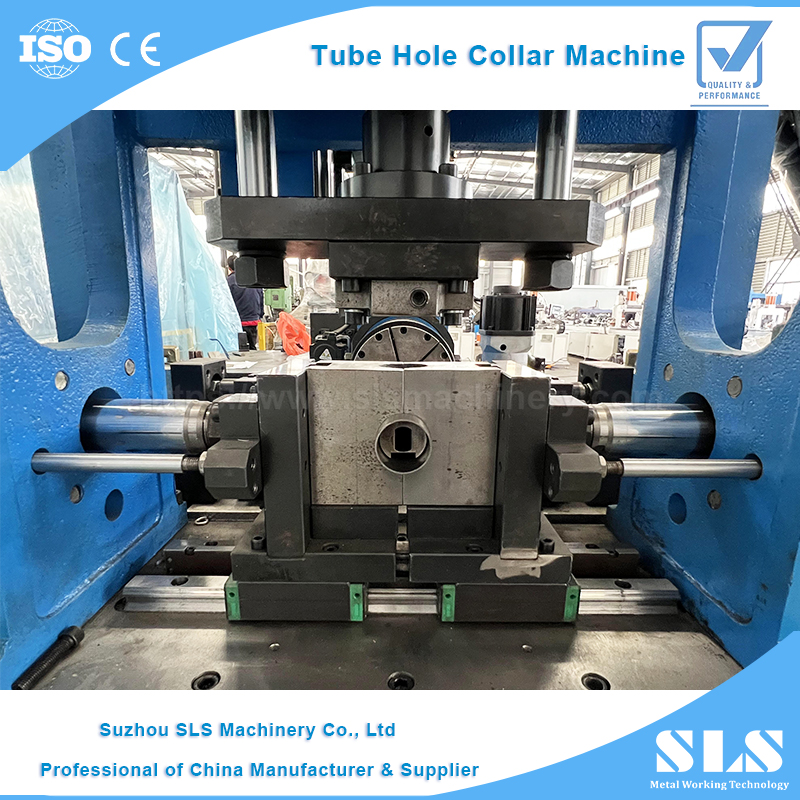

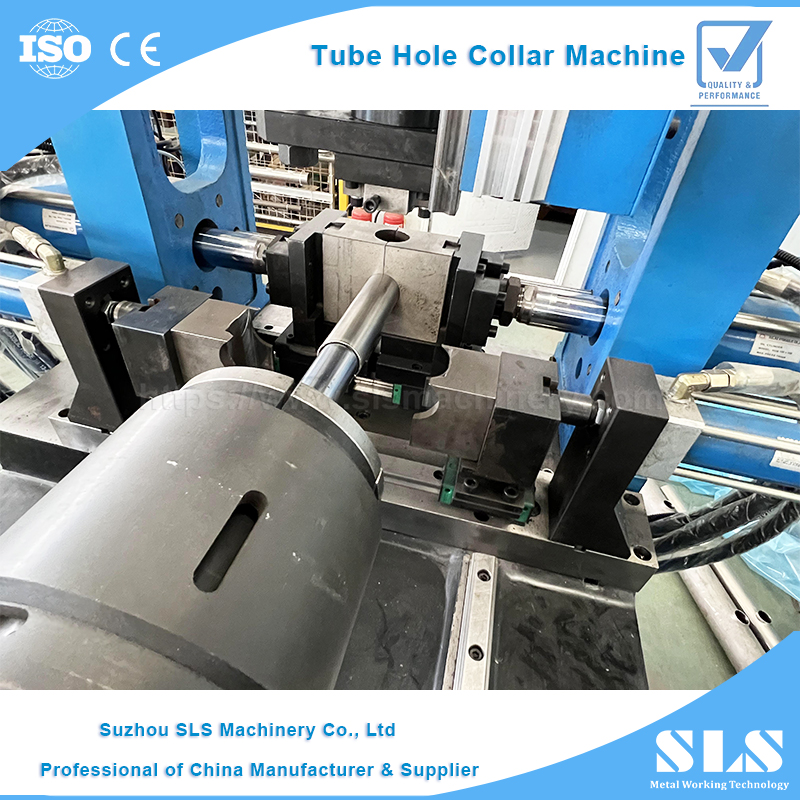

A  máquina de perfuração de colar de tubo automática do tipo BP-50 do tipo BP-50 | Máquina de flanging de tubo de aço inoxidável CNC para o processo de formação de ramificação tubular - Princípio: através do sistema de acionamento hidráulico ou servo, a matriz dá um soco com precisão no tubo para formar um orifício elíptico. Durante o processo de perfuração, a força e a precisão da matriz afetam diretamente a qualidade e a consistência do orifício. Após a conclusão do soco, o equipamento usa o orifício que vira o cordão superior para flangear o orifício elíptico para formar um orifício de ramo. Durante o processo de flange, a forma e o controle de pressão do cordão superior são essenciais para garantir que o flange seja uniforme e sem rachaduras. Após a flange, o equipamento usa um dispositivo de moagem ou corte para achatar o orifício de flange. Recursos: alimentação por servo, tubo de ramificação hidráulica, alta precisão e boa estabilidade. PLC+HMI, controle totalmente automático, apenas carregamento manual e descarregamento. O tubo da filial tem um bom efeito de tração e alta eficiência, e a vida útil do perfuração excede 100.000 vezes.

●    A tela de toque interativa do PLC oferece acesso fácil aos modos de operação automática e manual.

●    Diagnóstico do sistema e capacidade de múltiplas idiomas.

●    Eixo de alimentação acionado pelo motor servo, acionado por eixo rotativo por servo motor

●    Desenho do tubo alimentação- acionada por servo motor, orifício- acionado por servo motor

●      Alta automação e eficiência fazem o furo feito de gola em uma vez.

 ●    O orifício do colarinho terminou em chipless e limpo.

 ●    Dado de perfuração de longa duração.

●    Sistema de resfriamento de ar ou sistema de resfriamento de água garante o trabalho de longa data do equipamento de forma estável sob a alta temperatura.

●    CE & ISO 9001: 2000.

●    A tela de toque interativa do PLC oferece acesso fácil aos modos de operação automática e manual.

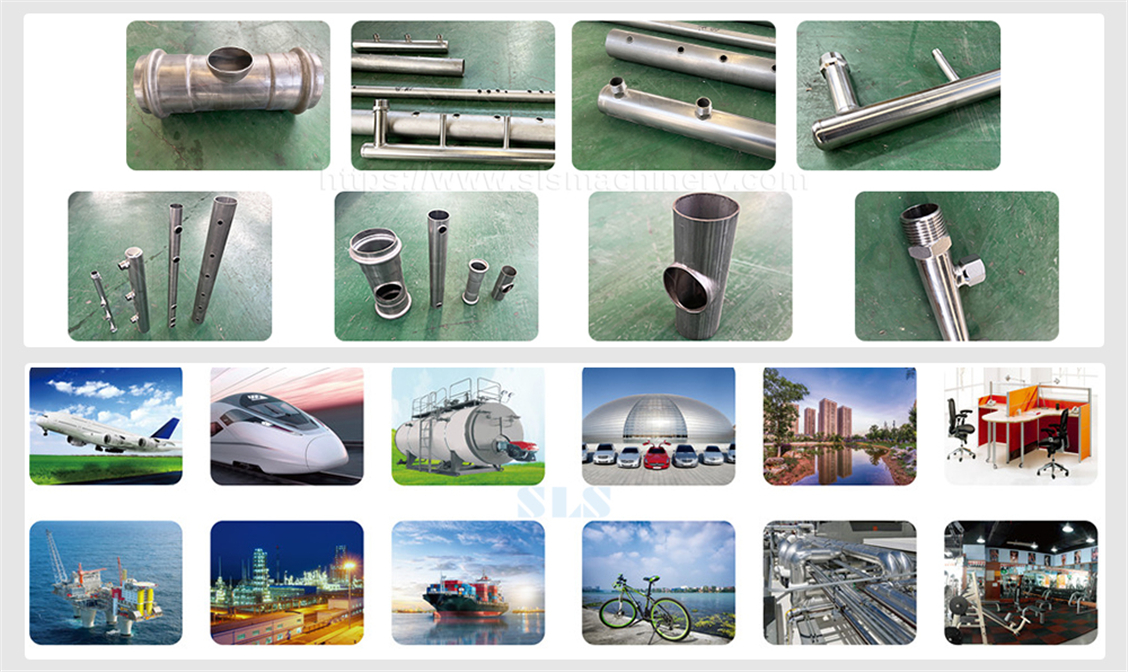

Aplicação principal
