Defina os termos da máquina para ajudar a escolher um modelo adequado de tubo e tubo Bender
Máquina de flexão de tubo de mandril NC:

Tubo de mandril de desenho controlado numericamente e dobra hidráulica de tubo, adequada para a forma de flexão simples. É uma solução semi-automática prática para ambientes de pequenas e médias produções.

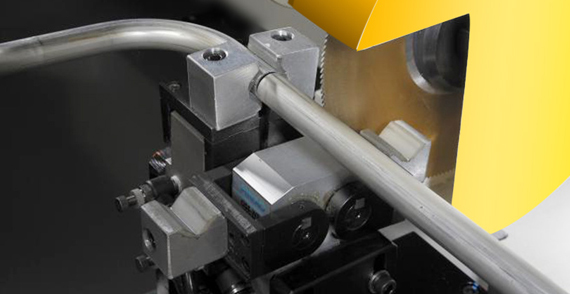

A flexão do mandril é um método de flexão rotativa, na qual - o mandril, um eixo sólido de mandril com até cinco bolas segmentadas e em forma de rosquinha, que são ligeiramente menores que o ID do tubo/tubo que está sendo dobrado - é inserido no tubo/tubo para fornecer suporte interno durante a dobra.

Máquina de flexão de tubo Mandrel CNC:

PLC ou Tubo de Mandrel controlado por PLC ou IPC Bender, que podem ser de 2 ou 3 eixos controlando de acordo com os requisitos do cliente.

Máquina de dobragem de tubo automático CNC Tubos de dobra com maior eficiência, dinâmica e precisão. O conceito híbrido une as vantagens da tecnologia de acionamento elétrico e hidráulico. Os programas de flexão podem ser criados, processados ​​e administrados diretamente na máquina. É uma máquina de flexão de tubo CNC ideal para ambientes de produção de alta e precisão.

Características do tubo híbrido Bender: 1. A série de máquina emprega válvulas hidráulicas e circuitos integrados para controlar o movimento de flexão individualmente, o que prolongará a vida útil das peças hidráulicas .... O Servo Drive fornece alta precisão no posicionamento de flexão, que garante dobra de alta qualidade.

Máquina de flexão de tubo CNC com várias pilhas:

Mais de um raio de flexão diferente necessário no mesmo pedaço de dobra de tubo ou tubo.

Máquina de flexão de tubo CNC com função de flexão de push (rolamento):

Isso pode facilmente obter uma curva de raio muito grande em comparação com a flexão do desenho rotativo. Um estilo de flexão onde o braço de dobra é movido positivo a alguns graus, então o tubo é empurrado através de um conjunto de rolos para criar a curva. Um conjunto de rolos colocados na posição da matriz do grampo e na posição da matriz de pressão. Todos os rolos giram livremente. É possível uma forma de 3D. O tubo é guiado entre rolos de flexão e rolos de suporte, enquanto é empurrado pelas ferramentas. A posição do roll de formação define o raio de flexão. Para alterar o plano de flexão, um empurrador gira o tubo em torno de seu eixo longitudinal.

Máquina de flexão de tubo CNC com função de reforço:

Quando a pequena flexão do CLR é necessária ou o afinamento da parede é crítico, a função de reforço possui a solução mais eficiente e inovadora para produzir curvas de raio extra apertadas com deformação mínima.

Raio da linha central (CLR): é a medição do raio do tubo ou do tubo de que você será mandril ou flexão rotativo. Esta é a distância em mm ou centímetros do centro da curvatura do tubo ou do tubo até o eixo da linha central do tubo ou tubulação que você será flexível de mandril ou flexão rotativa.
Aqui está uma maneira fácil de medir o CLR:

Etapa 1: Se houver um tubo ou tubo de amostra dobrado disponível, coloque o tubo ou o tubo que você deseja dobrar em um grande pedaço de papel no chão.

Etapa 2: Rastrear o tubo de amostra ou tubo que você gostaria de dobrar o mandril no papel, continuando o padrão até que você tenha feito um círculo completo com o tubo ou o tubo com o qual está trabalhando.

Etapa 3: Meça (em mm ou polegadas) do centro do tubo ou tubo até o centro do seu círculo desenhado.
● Caminho fácil (EW): isso está dobrando a peça de trabalho no lado curto durante o processo de flexão do mandril; flexão de um tubo ou tubo retangular.
● Caminho difícil (HW): isso está dobrando a peça de trabalho em seu lado longo durante o processo de flexão do mandril; flexão de um tubo ou tubo retangular.
