Se você está envolvido no processamento de tubos de metal , fabricação de chassis automotivos, produção de tubulações hidráulicas aeroespaciais ou fabricação de tubos mecânicos de precisão, você deve ter encontrado um problema de qualidade comum: dados de curvatura de tubos perfeitamente programados, mas os tubos acabados sofrem de mau ajuste de montagem, vazamento de tubulações, instabilidade estrutural e descarte frequente de lotes. Na maioria dos casos, a causa raiz não é o erro de precisão da máquina, mas a ovalização do tubo.
Muitos operadores de fábrica e compradores perguntam frequentemente: O que é exactamente a ovalização do tubo ? Por que ocorre deformação oval durante a operação da máquina dobradeira de tubos CNC ? Podemos controlar completamente o controle da ovalidade da curvatura do tubo para atender aos padrões de tolerância industrial?
A SLS Machinery , um fabricante profissional de dobradeira de tubos CNC de alta precisão , resumiu a experiência prática de controle de ovalidade com base em anos de depuração no local e verificação de produção em massa. Este artigo explica completamente a definição, os padrões de medição, os fatores de risco, as principais causas e as técnicas avançadas de controle da ovalidade do tubo , ajudando os fabricantes a resolver fundamentalmente os defeitos de deformação da seção transversal e a melhorar a taxa de qualificação do produto.

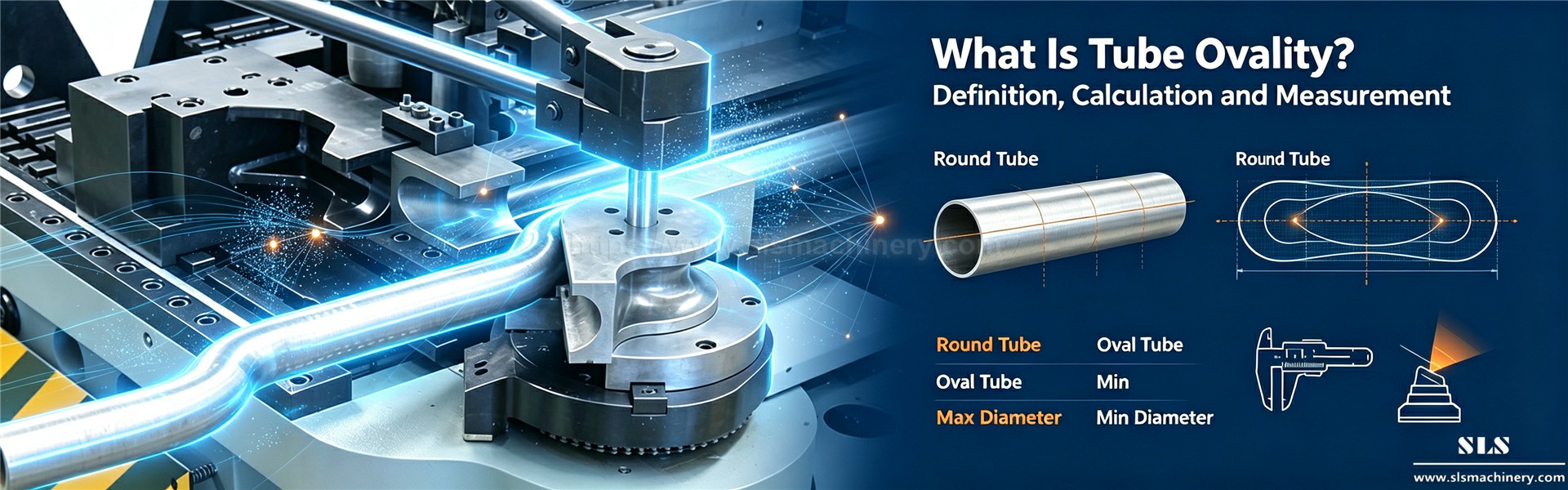

1. O que é ovalidade do tubo e métodos de medição padrão?
1.1 Definição Básica de Ovalidade do Tubo
A ovalidade do tubo refere-se à deformação da seção transversal de um tubo redondo de uma forma circular padrão para um estado elíptico ou achatado após o processamento de dobra . Durante o processo de formação da máquina dobradeira de tubo CNC , a parede externa do tubo é esticada enquanto a parede interna é comprimida. A distribuição desigual de tensões altera o perfil circular uniforme original, resultando em diâmetros inconsistentes do tubo e seção transversal distorcida.
P: A ovalização do tubo é um fenômeno normal de processamento? R: Sim, a leve ovalização do tubo é um fenômeno físico inevitável na dobra a frio do metal. Contudo, a ovalização excessiva além dos padrões de tolerância industrial invalidará diretamente o desempenho do tubo. O núcleo da produção de dobra de tubos de precisão é controlar a ovalidade dentro de uma faixa qualificada
1.2 Cálculo de ovalidade profissional e padrões de tolerância da indústria
A indústria adota uma fórmula de cálculo unificada para ovalidade do tubo: Ovalidade (%) = (Diâmetro Externo Máximo – Diâmetro Externo Mínimo) / Diâmetro Nominal × 100% . Combinados com os principais padrões internacionais, como ASTM A513, ISO 1127 e EN 10305-1, os intervalos de tolerância para diferentes cenários de aplicação são claramente definidos:
Tubos mecânicos comuns : Ovalidade permitida 5%–10%
Tubos de fluido de pressão convencional : Ovalidade permitida 3%–5%
Dobragem de tubos aeroespaciais : Controle rigoroso de ovalidade dentro de 1% a 3%
1.3 Ferramentas comuns de medição de alta precisão
A detecção precisa é a premissa do controle da ovalidade da curvatura do tubo . A fabricação moderna combina ferramentas de teste diversificadas de acordo com as necessidades de precisão da produção:
Paquímetros e micrômetros portáteis : Econômico para amostragem rápida no local, adequado para inspeção comum de produção em lote
Medidores Go/No‑Go : acessórios profissionais personalizados para avaliação rápida de aprovação/reprovação em linhas de produção
Scanners a laser e perfilômetros ópticos : Detecção de alta precisão sem contato, capturando dados completos da seção transversal em tempo real
Máquinas de medição por coordenadas CMM : Testes de precisão em nível de laboratório, aplicáveis para calibração de peças de dobra de tubos de precisão de alto padrão
2. Impactos negativos da ovalização excessiva do tubo na produção e nos equipamentos
A maioria dos fabricantes ignora pequenos desvios de ovalidade, mas erros cumulativos irão desencadear uma série de problemas de qualidade e de equipamento, tornando-se um perigo oculto para a produção em massa.
P: Quais defeitos de produção a ovalização excessiva do tubo causará? R: A ovalização descontrolada do tubo leva diretamente a quatro defeitos de processamento do núcleo:
Achatamento e colapso do tubo : Especialmente óbvio para dobramento de tubos de parede fina , a seção transversal dobrada colapsa para dentro, reduzindo a espessura da parede do tubo e a capacidade de suporte de carga estrutural
Enrugamento da parede interna : A compressão excessiva do raio de curvatura interno causa texturas dobradas, afetando a circulação de fluidos e a precisão da montagem
Fissuras na superfície : A concentração de tensões nas posições de deformação oval causa fissuras na parede do tubo, levando ao desmanche da peça.
Desvio de retorno elástico instável : Os tubos ovais produzem um ressalto elástico irregular, tornando a compensação de retorno elástico inválida e não atingindo os ângulos de curvatura alvo
P: A ovalidade afetará a vida útil do equipamento de dobra CNC? R: Definitivamente. Tubos ovais deformados causam pressão de contato desigual com ferramentas de dobra de tubos, como braçadeiras, matrizes e rolos de pressão durante o processamento. A tensão parcial de longo prazo acelerará o desgaste da ferramenta, aumentará a frequência de manutenção do equipamento e o tempo de inatividade e reduzirá a vida útil geral da dobradeira de tubos CNC.

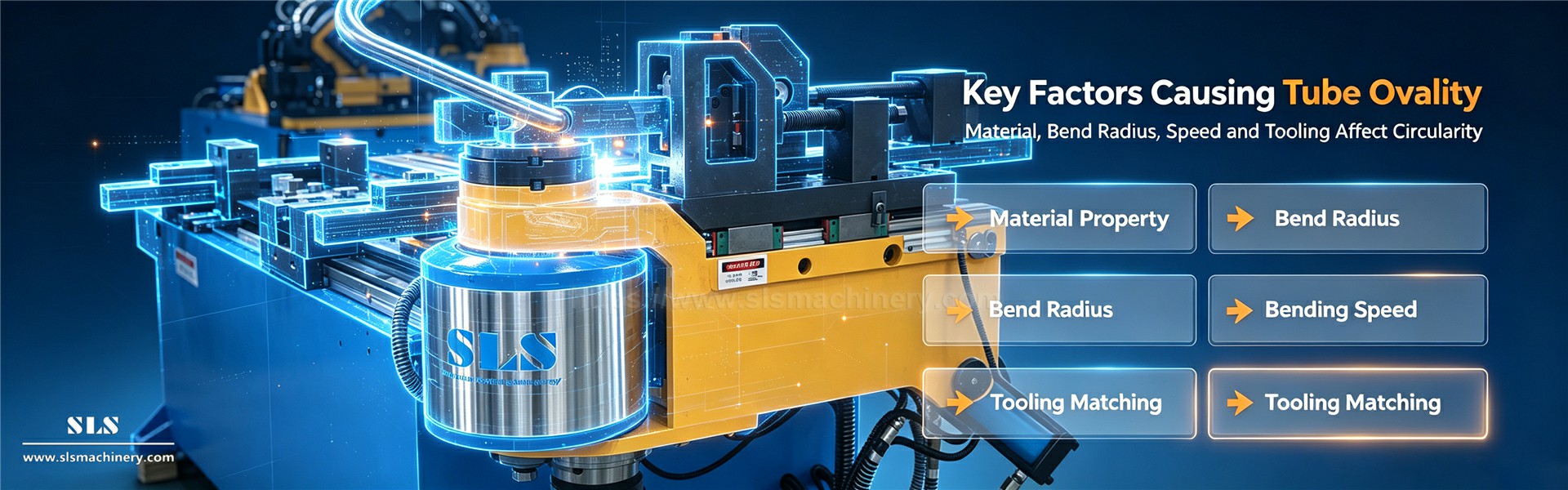

3. Principais fatores que causam a ovalidade do tubo (verificado no chão de fábrica)
Combinado com os dados técnicos da indústria do Google e os casos reais de produção da SLS Machinery, a ovalidade do tubo é afetada principalmente pelas características do material, parâmetros de dobra e configuração das ferramentas.
3.1 Propriedades do material e diferenças nas especificações do tubo
Diferentes materiais metálicos têm ductilidade e rigidez distintas, resultando em diferentes resistências à ovalização. Metais macios como alumínio e cobre apresentam boa ductilidade e leve deformação oval; ligas de alta resistência, como aço inoxidável e Inconel, apresentam alta rigidez, sendo mais propensas à ovalização sob tensão de flexão.
Além disso, a espessura irregular da parede do tubo e a tensão interna residual nas matérias-primas são as principais causas ocultas da ovalização irregular do tubo , que não podem ser completamente eliminadas apenas pelo ajuste dos parâmetros.
3.2 Parâmetros de raio de curvatura e velocidade de processamento
O raio de curvatura é o fator geométrico mais crítico que afeta a ovalidade do tubo . Quanto menor o raio de curvatura (especialmente R < flexão apertada 2D), mais concentrada será a tensão do tubo e mais grave será a deformação oval da seção transversal. A flexão suave de grande raio pode manter uma melhor circularidade.
A velocidade de flexão também desempenha um papel decisivo. A flexão excessivamente rápida causa extrusão repentina de tensão na parede do tubo sem dispersão uniforme da tensão, piorando significativamente a ovalização; a flexão razoavelmente lenta garante uma deformação estável do material e reduz efetivamente a distorção da seção transversal.
3.3 Erros de correspondência de ferramentas e configuração de parâmetros CNC
Ferramentas incompatíveis e programação de dobra CNC irracional são as principais causas de ovalidade induzidas pelo homem. Tamanhos de matriz incomparáveis, profundidade de penetração inadequada do mandril e pressão de fixação desequilibrada causarão deslizamento do tubo e tensão desigual durante o processamento. Muita pressão de fixação esmaga o tubo, enquanto pouca pressão leva a um posicionamento instável, ambos agravando a deformação oval. adequadamente selecionadas Ferramentas de dobra de tubos são essenciais para uma produção estável.
4. Técnicas práticas de controle de ovalidade para dobradores de tubos CNC
Com base nas melhores práticas do setor e nas vantagens técnicas dos equipamentos SLS, resumimos quatro conjuntos de soluções de controle de ovalidade para curvatura de tubos eficientes e estáveis , adequadas para curvatura de tubos de parede fina , curvatura estreita de raio pequeno e processamento de tubos de liga de alta precisão.

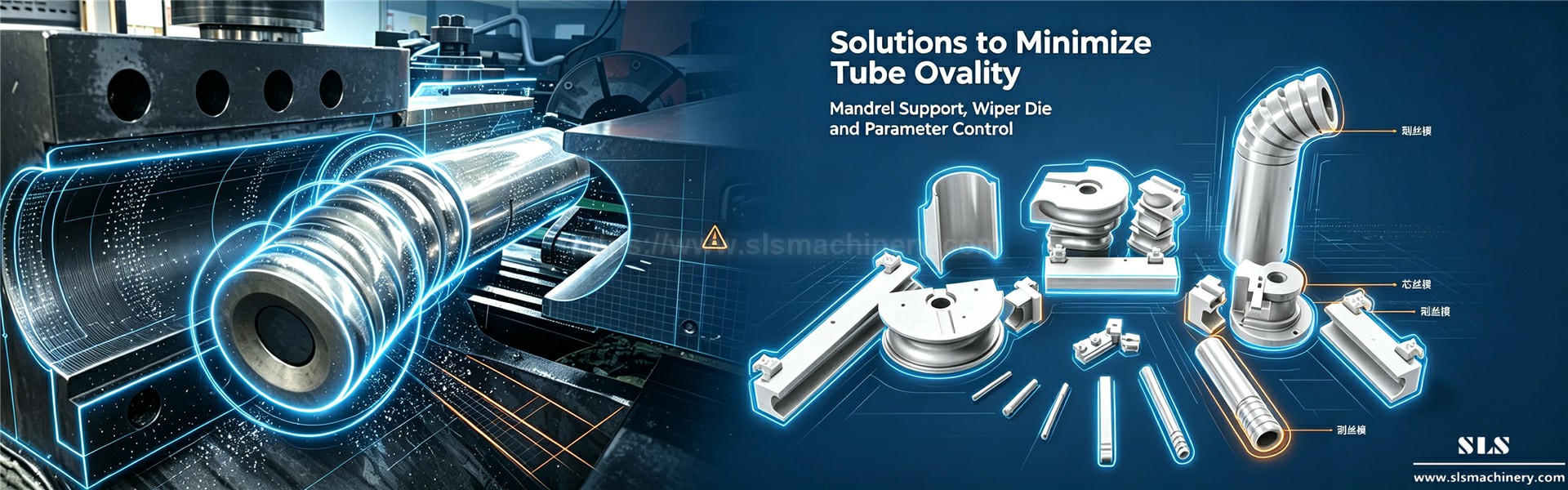

4.1 Configuração de ferramentas de precisão: Otimização de mandril e matriz alisadora
As ferramentas auxiliares profissionais para dobrar tubos são a maneira mais eficaz de suprimir a ovalidade. Equipado com um mandril multiesfera correspondente para suporte interno do tubo, ele pode suportar totalmente a parede interna do tubo durante a dobra, evitando o colapso e o achatamento da seção transversal e é especialmente adequado para curvatura de tubos de parede fina e cenários de curvatura de raio pequeno.
As matrizes raspadoras razoavelmente ajustadas eliminam o enrugamento da parede interna causado pela deformação por compressão, estabilizam a distribuição da tensão de flexão e melhoram muito a consistência da circularidade do tubo para flexão precisa do tubo.
4.2 Ajuste fino de parâmetros CNC e otimização de processos
Otimize os parâmetros principais, como pressão de fixação, velocidade de dobra e taxa de avanço de acordo com o material e as especificações do tubo por meio de uma programação precisa de dobra CNC . Adote flexão lenta graduada para tubos de liga de alta rigidez para garantir liberação uniforme de tensão; defina a fixação de pressão constante para evitar deformação por extrusão do tubo ou deslocamento por deslizamento. Parâmetros padronizados de otimização da formação de tubos podem reduzir a ovalização em mais de 80% na produção em massa.
4.3 Triagem de matéria-prima e tratamento pré-dobra
Filtre estritamente os tubos brutos com espessura de parede uniforme e propriedades de material estáveis. Para tubos de liga de alta resistência com tensão residual, adote recozimento pré-dobra e tratamento de alívio de tensão para melhorar a ductilidade do material e reduzir a tendência de deformação. A inspeção padrão da matéria-prima pode evitar defeitos de ovalização do tubo do lote desde a origem.
4.4 Lubrificação Profissional e Manutenção de Ferramentas
Os lubrificantes profissionais específicos do material reduzem o atrito entre o tubo e as ferramentas de dobra do tubo , evitam a concentração de tensão local causada pelo atrito irregular e estabilizam a qualidade da dobra. A inspeção e calibração regulares do desgaste das ferramentas garantem um efeito estável a longo prazo de controle de ovalidade de curvatura .
5. Inspeção de qualidade de produção completa e controle de circuito fechado
O controle estável da ovalidade da curvatura do tubo depende da inspeção de qualidade padronizada do processo completo, em vez do ajuste único dos parâmetros. A moderna produção de dobra inteligente adota detecção em vários estágios e mecanismos de controle de circuito fechado em tempo real .
Realize amostragem de ovalidade da matéria-prima antes da dobra, inspeção local na produção e inspeção completa pós-produção. Unidades avançadas de máquinas curvadoras de tubos CNC podem ser equipadas com sensores de varredura a laser em tempo real para monitorar dinamicamente as alterações na seção transversal do tubo. O sistema ajusta automaticamente os parâmetros CNC, como posição do mandril e pressão de fixação de acordo com os dados de desvio de ovalidade, realizando correção inteligente de erros e evitando erros de ajuste manual.
O registro de dados de controle estatístico de processo (SPC) rastreia tendências de flutuação de ovalidade, ajudando os fabricantes a formar processos de produção padronizados e a reduzir custos de sucata de produção.
6. Principais cenários de aplicação industrial para controle rigoroso de ovalidade
Os padrões de tolerância à ovalidade variam muito entre os setores. Os campos de dobra de tubos aeroespaciais e de fabricação de precisão automotiva têm requisitos extremamente rígidos para a circularidade dos tubos, e a ovalização não qualificada dos tubos provocará sérios riscos de segurança e perdas econômicas.
Dobragem de tubos aeroespaciais : Tubos hidráulicos e de tubulações de combustível exigem circularidade ultra-alta para evitar vazamentos na tubulação e falhas estruturais, diretamente relacionados à segurança de voo
Processamento de tubos automotivos : Os tubos do chassi, do escapamento e da gaiola afetam a precisão da montagem e a estabilidade estrutural do veículo
Indústria Médica e de Petróleo e Gás : O fornecimento de fluidos e tubos de tubulações de alta pressão exigem seção transversal estável para garantir a segurança operacional
Vários casos da indústria verificam que o controle padronizado da ovalidade da dobra de tubos pode reduzir a taxa de retrabalho da peça em mais de 70% e melhorar efetivamente a eficiência da produção e a taxa de qualificação do produto para dobra de tubos de precisão.

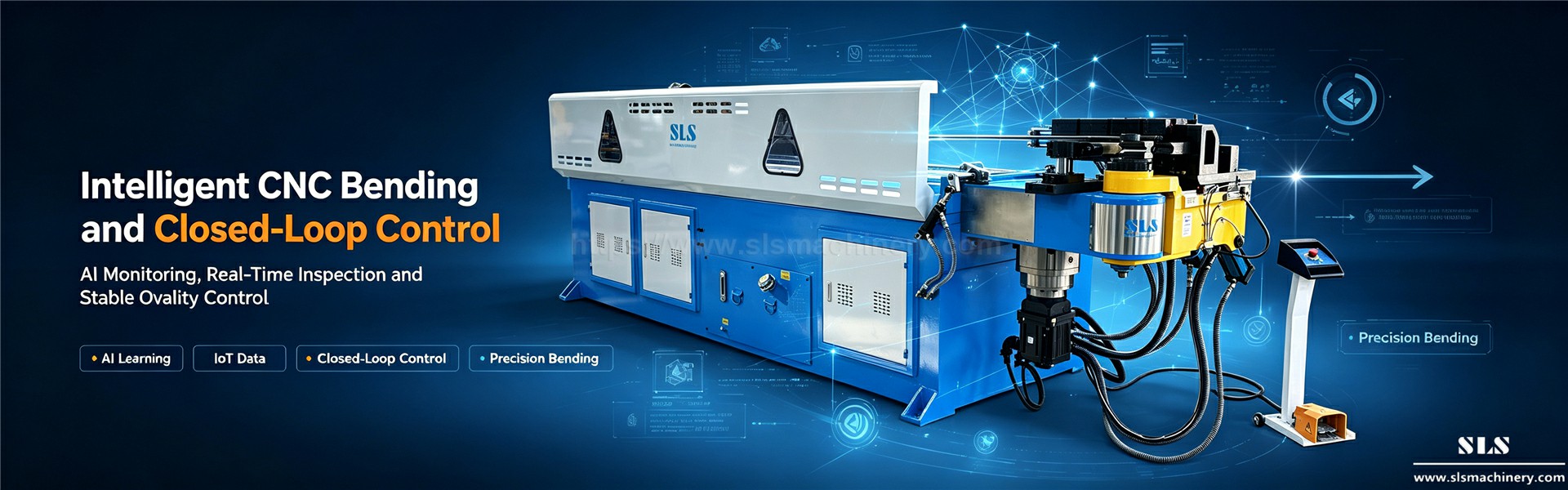

7. Tendências tecnológicas futuras do controle inteligente de ovalidade
Com a atualização da fabricação inteligente, o controle da ovalidade da curvatura do tubo está evoluindo para a previsão de IA e o ajuste automático de circuito fechado. A nova geração de equipamentos inteligentes para dobradeiras de tubos CNC representada pela SLS Machinery integra análise de big data de IA, digitalização 3D em tempo real e tecnologia de interconexão de dados IoT.
O sistema pode aprender de forma independente as regras de alteração de ovalidade de diferentes materiais e especificações, prever tendências de deformação com antecedência e otimizar automaticamente os parâmetros de programação de dobra CNC . Ele realiza controle inteligente não tripulado por meio de controle de circuito fechado em tempo real , eliminando completamente a dependência da experiência manual e atendendo aos requisitos de maior precisão da futura fabricação de ponta, como dobra de tubos aeroespaciais.
Conclusão
A ovalidade do tubo é um fenômeno físico inevitável no processamento da máquina dobradeira de tubo CNC , mas pode ser controlada com precisão dentro de tolerâncias industriais qualificadas por meio de configuração de parâmetros científicos, correspondência profissional de ferramentas para dobra de tubo , inspeção de qualidade padronizada e ajuste inteligente do sistema. excessiva do tubo A ovalização é a principal causa de defeitos nas peças, desgaste do equipamento e aumento dos custos de produção, que é um elo de qualidade fundamental no qual as fábricas de dobra de tubos de precisão devem se concentrar.
Como fornecedor profissional de equipamentos de dobra de alta precisão, a SLS Machinery se concentra em resolver vários pontos problemáticos de dobra de precisão, como ovalização e retorno elástico do tubo. Nossa série de inteligentes máquinas curvadoras de tubos CNC é equipada com sistemas de ferramentas profissionais anti-ovalidade, dispositivos de detecção de laser em tempo real e funções de ajuste de parâmetros adaptativos de IA, que podem controlar de forma estável a ovalidade do tubo dentro das tolerâncias padrão internacionais. Fornecemos soluções de dobra geral eficientes, com baixo teor de sucata e de alta precisão para clientes globais nos setores de dobra de tubos aeroespacial , automotivo, médico e de fabricação mecânica.
Perguntas frequentes
P: O que é a ovalização do tubo e como ela afeta o desempenho de um dobrador de tubos CNC?
R: A ovalidade do tubo é a deformação da seção transversal de um tubo de um círculo perfeito para uma forma oval. Em uma dobradeira CNC de tubos , essa distorção pode causar dobras imprecisas, forças irregulares e defeitos como achatamento ou enrugamento, reduzindo a qualidade do produto e a eficiência da máquina.
P: Como um dobrador de tubos CNC pode minimizar a ovalidade do tubo durante a dobra?
R: Ao otimizar parâmetros como pressão de fixação, velocidade de dobra e taxa de avanço por meio da programação de dobra CNC e usando ferramentas especializadas para dobra de tubos, como mandris e matrizes raspadoras, uma dobradeira de tubos CNC pode efetivamente reduzir a ovalidade do tubo e manter a integridade da forma do tubo, especialmente para dobra de tubos de parede fina.
P: Por que o controle da ovalidade do tubo é importante nas indústrias que usam dobradores de tubos CNC?
R: Indústrias como dobra de tubos aeroespacial e automotiva exigem controle rigoroso da ovalidade da dobra de tubos para garantir segurança, ajuste adequado e durabilidade. As unidades de dobradeira de tubos CNC ajudam a atender a esses padrões, produzindo resultados de dobra de tubos precisos e consistentes, sem defeitos.
P: Como o monitoramento da ovalidade em tempo real melhora as operações de dobramento de tubos CNC?
R: Sistemas de controle de circuito fechado em tempo real integrados a uma dobradeira de tubos CNC detectam instantaneamente a ovalização do tubo , permitindo ajustes automáticos nos parâmetros de dobra, reduzindo defeitos, refugos e desgaste da máquina.
P: Quais são os métodos comuns para medir a ovalidade do tubo antes de usar um dobrador de tubos CNC?
R: Ferramentas como paquímetros, scanners a laser e máquinas de medição por coordenadas (CMMs) medem com precisão a ovalidade do tubo , garantindo que os tubos atendam às tolerâncias antes de dobrar com uma máquina dobradora de tubos CNC.
