Na indústria de fabricação de metal, existe um equívoco caro que muitos lojistas só descobrem depois de investir em equipamentos caros: uma dobradeira CNC cara não garante dobras perfeitas. O verdadeiro segredo da precisão está em algo muito menor, mas muito mais crítico: as ferramentas para dobrar tubos que realmente tocam o material.
Na SLS Machinery , vimos muitos fabricantes enfrentarem problemas de qualidade, apesar de terem máquinas de primeira linha. A verdade é simples: sua máquina fornece a potência, mas suas matrizes de dobra personalizadas fornecem a precisão. Vamos explorar por que as ferramentas para dobra de tubos merecem muito mais atenção do que normalmente recebem.
Por que as ferramentas são a verdadeira “alma” da curvatura
A dobra rotativa é um processo físico complexo. Quando você dobra um tubo, múltiplas forças atuam sobre ele simultaneamente – tensão por fora, compressão por dentro e atrito por toda parte. Se as matrizes do dobrador de tubos não forem projetadas corretamente, você enfrentará problemas como:
Enrugamento no raio interno
Desbaste excessivo da parede
Arranhões e marcas de superfície
Inconsistência dimensional entre peças
Um sistema de alto desempenho de ferramentas de dobra rotativa consiste em cinco componentes críticos que devem funcionar juntos como um sistema unificado:

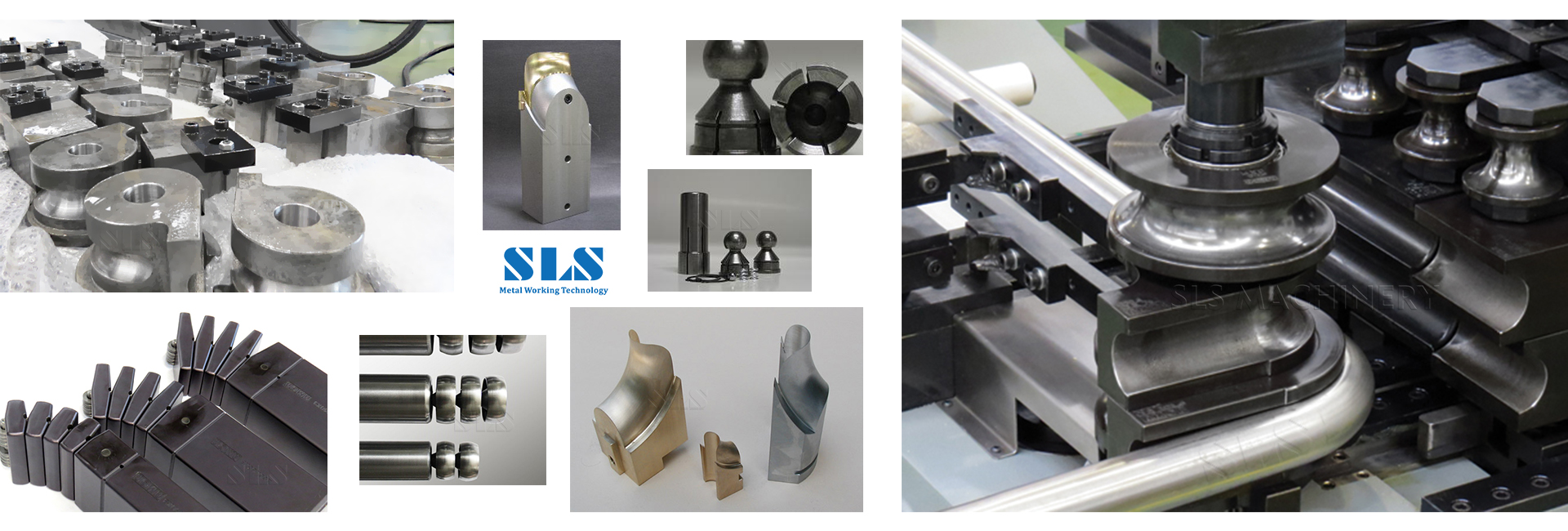

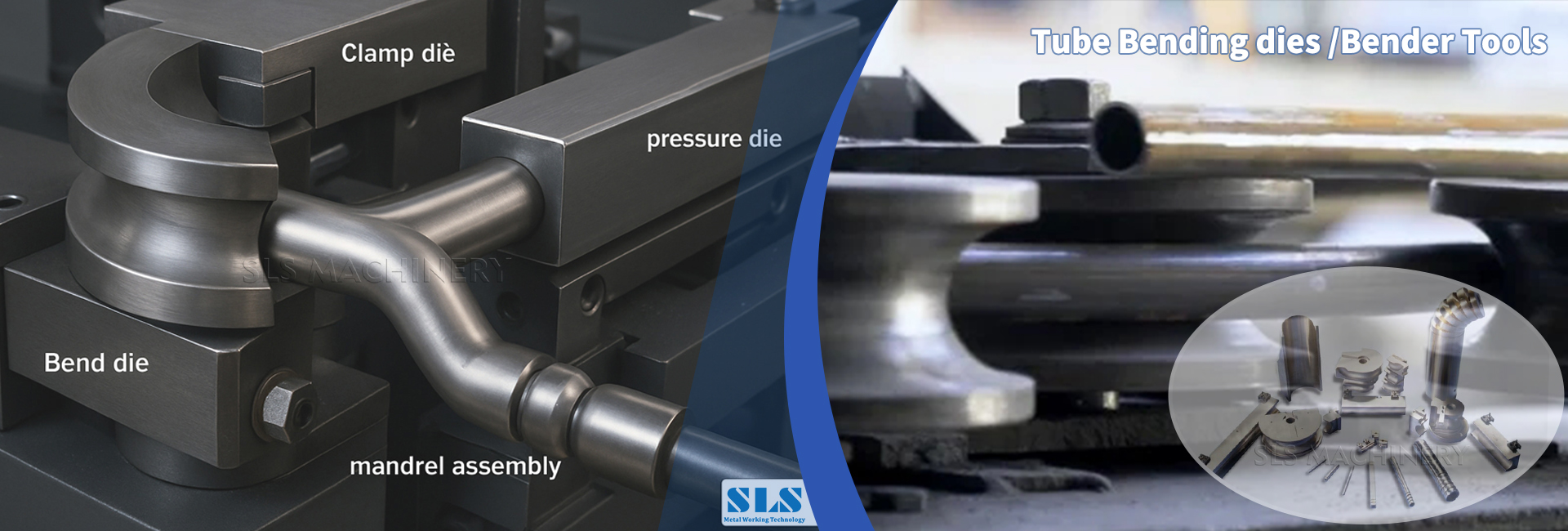

Bend Die : Esta é a principal ferramenta de conformação que determina o raio da linha central. É a espinha dorsal de toda a sua operação.
Matriz de fixação : Este componente fixa o tubo à matriz de dobra e inicia o movimento controlado do material. Se a sua matriz de fixação não estiver segurando corretamente, nada mais importa.
Matriz de Pressão : Também chamada de matriz seguidora, aplica força consistente e segue o tubo através da curva, evitando deformação no raio externo.
Matriz Wiper : Isso evita enrugamento no ponto tangente, controlando a compressão no raio interno. Para curvatura com raio apertado, uma matriz alisadora de qualidade não é negociável.
Mandril : Fornece suporte interno para manter a espessura da parede e evitar colapso. O mandril para curvar tubos é talvez o componente mais incompreendido, mas essencial para aplicações desafiadoras.
Quando as ferramentas padrão falham: o caso das soluções personalizadas
Matrizes de dobra personalizadas prontas para uso geralmente ficam aquém quando você enfrenta desafios específicos de engenharia. É aqui que você precisa considerar o projeto personalizado de ferramentas para dobra de tubos :
Dobragem de tubos de parede fina
À medida que as paredes ficam mais finas, a margem de erro desaparece. As ferramentas padrão lutam para controlar o fluxo de materiais. Isso requer mandris especializados , como designs multiesferas e sistemas avançados de ferramentas de intertravamento que contenham o material e evitem a extrusão na linha de partição.
Na SLS Machinery , recomendamos intertravamento reverso e ferramentas com lábios para aplicações de aço inoxidável de parede fina. Esse refinamento do projeto estabiliza mecanicamente a relação das ferramentas durante todo o ciclo de dobra, melhorando a repetibilidade mesmo com menor desgaste da máquina.
Flexão de raio apertado
Quando o raio da sua linha central é menor que uma vez e meia o diâmetro do tubo, você está entrando em território perigoso. O risco de flambagem da parede interna e de desbaste da parede externa aumenta exponencialmente. Uma usinada com precisão matriz alisadora torna-se essencial e a seleção do mandril torna-se crítica.
O fator da parede – diâmetro externo dividido pela espessura da parede – determina quanto suporte você precisa. Para fatores de parede acima de setenta, você está em um território de paredes finas que exige tipos de mandris especializados para dobra de tubos.
Materiais de alto valor
Ao trabalhar com aço inoxidável, Inconel ou outras ligas exóticas, o acabamento superficial é fundamental. As ferramentas padrão geralmente deixam marcas inaceitáveis. Os sistemas de ferramentas de intertravamento eliminam problemas de alinhamento entre a braçadeira e as matrizes de pressão, praticamente eliminando marcas de ferramentas e protegendo materiais caros.
Compreendendo a tecnologia de mandril
O mandril para curvar tubos merece atenção especial porque muitas vezes é a chave para curvas desafiadoras bem-sucedidas. Diferentes tipos de mandris para dobra de tubos atendem a finalidades diferentes:
Mandris de plugue : Simples e confiáveis para curvas de raio maior com tubos de parede mais pesados. Geralmente são usados sem matriz limpadora.
Mandris Esféricos : O tipo mais comum para vários trabalhos de dobra. O número de bolas - normalmente de uma a seis, mas às vezes até dez para projetos complexos - é determinado pelo fator da parede e pelo fator D, que é o diâmetro externo dividido pelo raio da linha central.
Mandris de Ponta Formada : Uma variação de mandris de tampão com um raio cortado na ponta para combinar com a curvatura, proporcionando mais suporte interno. Eles são eficazes para tubos de trocadores de calor.
Mandris de Parede Fina : Projetados para fatores de parede de setenta ou mais e raios estreitos. Versões de parede ultrafina suportam fatores de parede acima de duzentos, comumente encontrados em aplicações aeroespaciais.
Os materiais do mandril também são extremamente importantes. Ligas de alumínio-bronze são preferidas para aço inoxidável e Inconel para reduzir o atrito e evitar escoriações. O aço temperado com cromagem funciona melhor com alumínio, cobre e aço-carbono.
A abordagem do sistema: além dos componentes individuais
O projeto de ferramentas para curvatura de tubos líder do setor foi além dos componentes individuais. O conceito patenteado de sistema de ferramentas de intertravamento trava mecanicamente a braçadeira e as matrizes de pressão na matriz de dobra, alcançando um autoalinhamento perfeito. Esse:
Reduz drasticamente o tempo de configuração
Reduz a sucata de material
Compensa o desgaste da máquina
Praticamente elimina a marcação de ferramentas
Esta é a filosofia que a SLS Machinery traz para a sua oficina. Nós não vendemos apenas matrizes – nós projetamos sistemas completos de ferramentas de dobra rotativa . Nossos especialistas analisam as propriedades do material, fator de parede, raio de curvatura e tipo de maquinário para projetar um conjunto correspondente que funcione como uma unidade.
Encontrar matrizes de dobra de reposição
Quando você precisar de matrizes de dobra de substituição , você terá opções. Muitos fabricantes oferecem ferramentas para dobradeiras de tubos hidráulicos e máquinas-ferramentas para dobradeiras de tubos CNC em estoque. Mas para um desempenho ideal, considere estes fatores:
Materiais de ferramenta : As matrizes de qualidade são feitas de liga de aço selecionada com alta dureza, tratada termicamente para máxima resistência. A fresagem e retificação de precisão garantem uma orientação suave do tubo e atrito reduzido.
Tratamentos de Superfície : Diferentes revestimentos podem prolongar a vida útil da ferramenta e melhorar o desempenho com materiais específicos.
Compatibilidade : Certifique-se de que sua ferramenta para dobrar tubos seja compatível com sua máquina específica. Alguns fabricantes oferecem ferramentas para dobradeiras Pines e outros equipamentos legados.
Dicas práticas para solução de problemas
Se você estiver enfrentando problemas de flexão, aqui estão verificações rápidas das matrizes do dobrador de tubos :
Para problemas de matriz de fixação : Se o tubo deslizar na braçadeira, verifique se a matriz de fixação está no fundo da matriz de dobra. Se eles entrarem em contato um com o outro, nenhuma pressão criará um aperto firme. Tente lixar uma pequena quantidade da face da matriz de fixação.
Para problemas de matrizes de pressão : Muitas vezes, as rugas podem ser eliminadas aumentando a força da matriz de pressão. Mas primeiro, certifique-se de que a matriz de pressão não esteja em contato com a matriz de dobra – a mesma correção se aplica, removendo o material em pequenos incrementos.
Para problemas de mandril : A maioria dos problemas de mandril está relacionada ao tamanho ou posicionamento. A extremidade frontal da haste do mandril deve ser colocada logo após o ponto de tangência. Dobrar as esferas do mandril em vez da haste compromete a qualidade.
Conclusão: a precisão está incorporada em cada ferramenta
No mercado competitivo de hoje, a redução do desperdício e do tempo de configuração impacta diretamente seus resultados financeiros. Investir em de alta qualidade e projetadas sob medida ferramentas para dobra de tubos é uma das decisões de maior retorno que você pode tomar.
Esteja você dobrando sistemas de escapamento automotivos complexos, componentes aeroespaciais ou corrimãos simples, lembre-se: a máquina fornece a potência, mas as matrizes de dobra personalizadas fornecem a precisão. Quando as ferramentas para dobra de tubos são projetadas corretamente, o tempo de configuração diminui, o desperdício é reduzido e o desempenho se torna previsível.
Na SLS Machinery , entendemos que cada dobra apresenta desafios únicos – comportamento do material, espessura da parede, raio da linha central e volume de produção influenciam os requisitos de ferramentas. É por isso que projetamos e fabricamos ferramentas sob medida para suas especificações exatas.
Se você estiver enfrentando problemas de qualidade, iniciando um novo projeto ou simplesmente deseja otimizar suas operações atuais, entre em contato com a SLS Machinery hoje mesmo. Deixe-nos projetar as ferramentas que liberam todo o potencial de suas operações de dobra.
