Uma ruga na parte interna de uma curva é mais do que uma falha cosmética – ela enfraquece a parede, retém fluido e geralmente envia a peça para sucata. No entanto, a maioria das rugas é evitável. A parede interna do tubo entorta porque é comprimida com mais força do que pode absorver, e a correção é quase sempre uma combinação do esquema de dobra de tubo, , solução de dobra de tubo e a máquina certa. A SLS Machinery constrói equipamentos CNC para dobra de tubos de precisão e ferramentas de tração rotativa que mantêm essa compressão sob controle. Este guia explica as 7 causas comuns de enrugamento na dobra de tubos e as etapas para eliminá-las.
Esta postagem aborda: como o raio de curvatura e a proporção D decidem se uma parede entorta; por que o suporte do mandril e a configuração da matriz alisadora são mais importantes do que qualquer outra variável; como as configurações da máquina , como velocidade da placa guia, , pressão, força da matriz e taxa de avanço, criam ou removem rugas; e vale a pena pagar pelos recursos da máquina dobradeira de tubos .

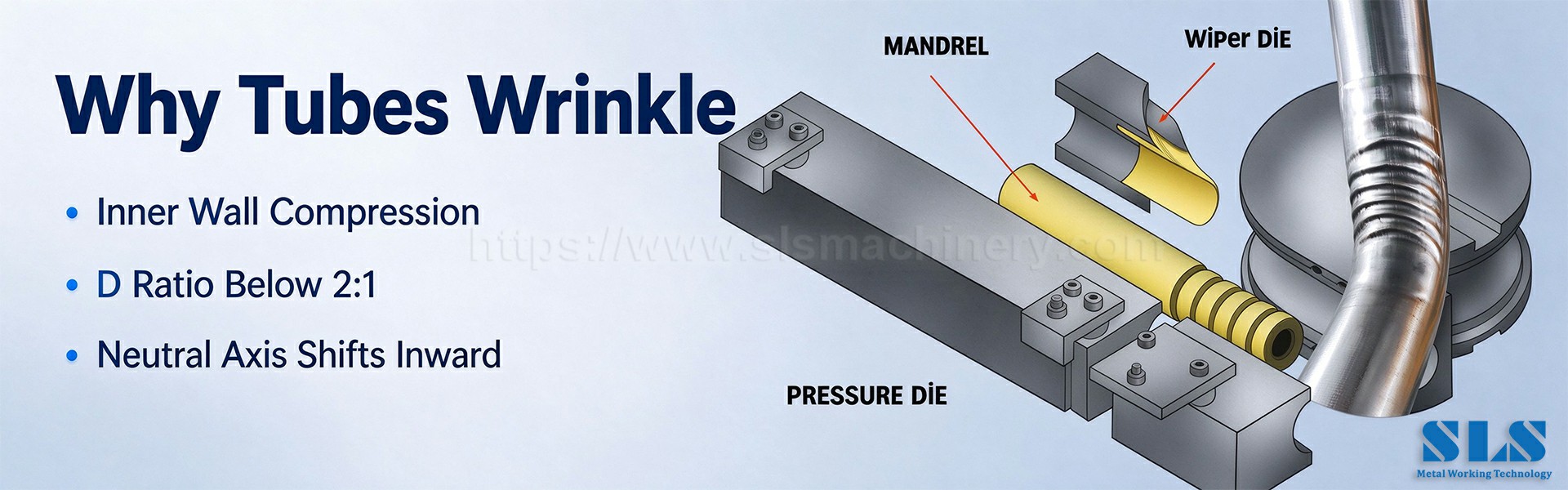

O enrugamento é uma falha de compressão. Durante uma curva, a parede externa se estica sob tensão enquanto a parede interna se comprime; o eixo neutro intermediário permanece inalterado. Quando a compressão excede o que o material pode suportar, a parede interna se dobra em ondas que correm perpendicularmente à direção da dobra – o que os operadores chamam de flexão e enrugamento..
Três variáveis controlam se isso acontece. Primeiro, o raio de curvatura em relação ao diâmetro do tubo — a relação D (raio da linha central ÷ DE). Abaixo de aproximadamente 2:1, o risco de rugas aumenta rapidamente, a menos que seja adicionado suporte interno. Em segundo lugar, fator de parede – DO dividido pela espessura da parede. Paredes finas têm pouca rigidez e dobram-se facilmente. Terceiro, a ductilidade do material: o aço inoxidável enruga-se mais facilmente do que o alumínio mais macio porque resiste à deformação suave sob carga.
1) Raio de curvatura muito pequeno para o diâmetro do tubo. Um raio abaixo de 2D força a parede interna a se comprimir acentuadamente; abaixo de 1,5D, as rugas aparecem quase garantidamente sem ferramentas especiais.
2) Mandril ausente ou mal colocado. O mandril suporta a parede interna. Nenhum mandril, ou um mandril posicionado muito atrás do ponto tangente , deixa a parede sem suporte exatamente no local onde a compressão começa.
3) Força de matriz de pressão errada. Pouca força permite que o tubo escorregue e enrugue; muito aperta e afina a parede.
4) Folga e projeto das ferramentas. Folgas superdimensionadas na matriz de fixação , matriz de dobra ou matriz anti-rugas permitem que a parede se mova livremente e dobre sob compressão.
5) Folga ou inclinação da matriz do raspador muito grande. Uma matriz limpadora que fica muito atrás ou com um ângulo de inclinação muito grande deixa uma lacuna onde o metal comprimido se acumula em rugas.
6) A velocidade da placa guia é mais rápida que a da matriz. Quando a guia empurra o tubo para frente mais rápido do que a rotação da matriz de dobra, a parede interna se comprime antes que as ferramentas possam suportá-la.
7) Avanço muito alto em curvas apertadas. Para raios abaixo de 3D, uma taxa de avanço agressiva sobrecarrega o ferramental e força a flambagem precoce.

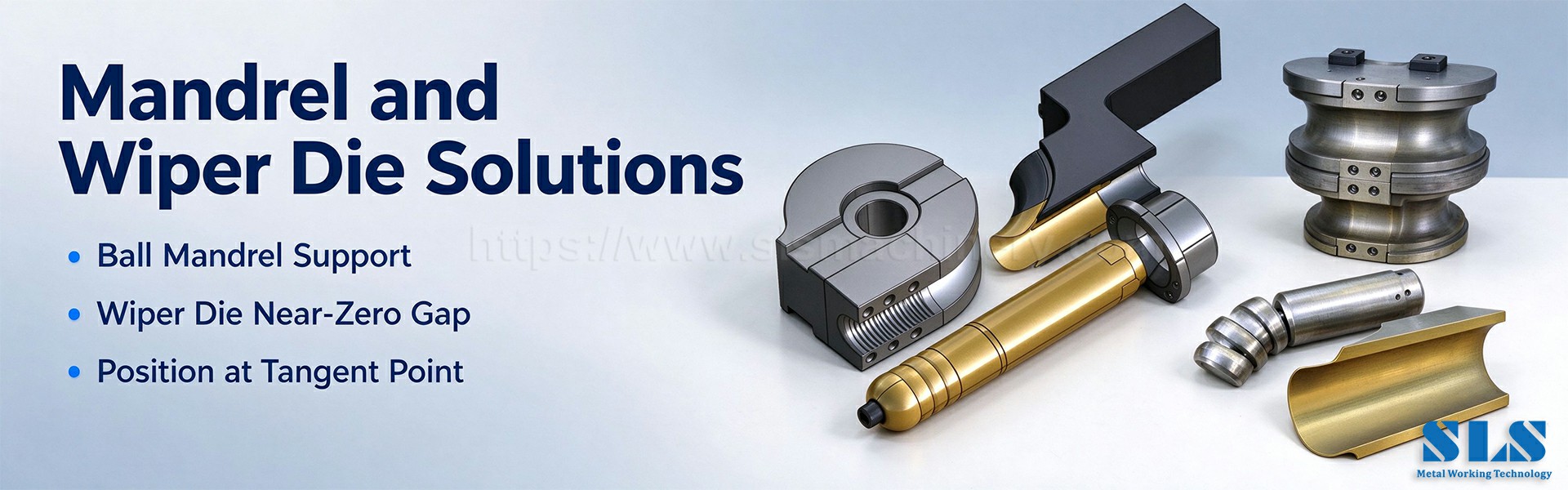

Posicione o mandril corretamente. A ponta do mandril deve ficar 0–0,125 pol. atrás do ponto tangente , ajustada em passos de aproximadamente 0,010 pol. Curvas apertadas e paredes finas exigem um mandril esférico ou um mandril de passo curto ; raios maiores podem usar um mandril de plugue . A folga entre o mandril e o tubo deve permanecer na faixa de 0,02 a 0,06 pol. – mais apertada (0,02 a 0,04 pol.) para trabalhos em paredes finas.
Defina a matriz do limpador para uma folga próxima de zero. Posicione a ponta 0,060–0,300 pol. atrás do ponto tangente com um ângulo de inclinação de 1–2°. Para fatores de parede altos, use uma matriz alisadora com parte traseira quadrada , que entra em contato com mais superfície do que um estilo de pastilha.

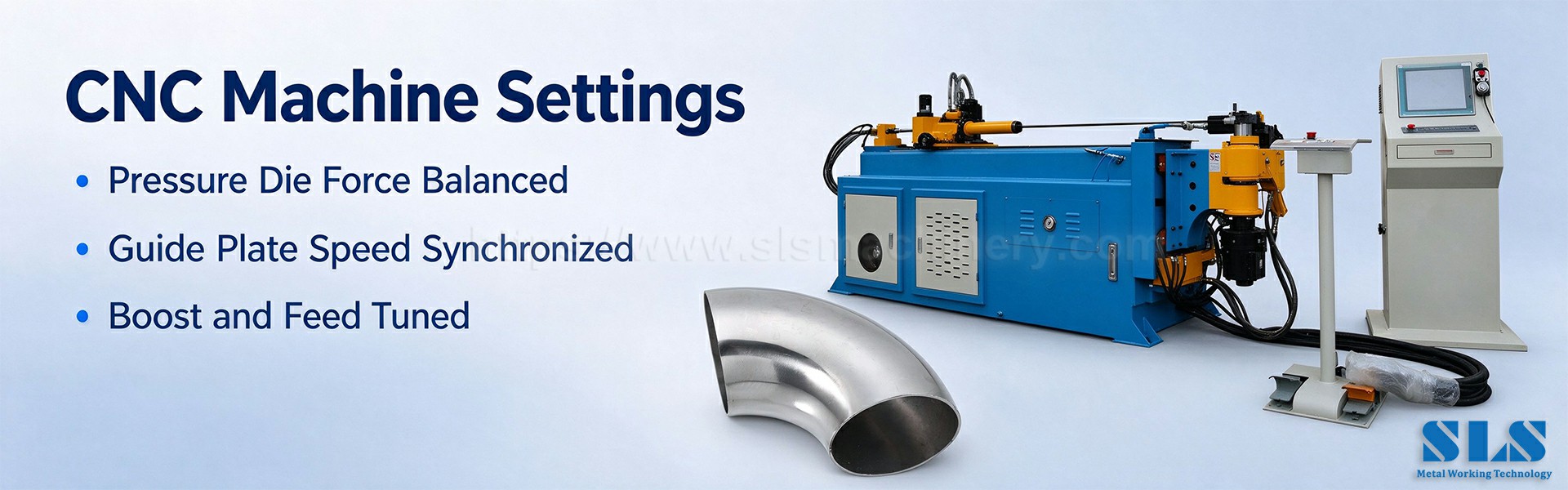

Equilibre a força da matriz de pressão e aumente. Aumente a força da matriz de pressão até que o tubo fique travado contra a matriz de dobra sem afinar; adicione controle de impulso no início da curva para ajudar o tubo a se adaptar à ranhura da matriz.
Sincronize a velocidade da placa guia. A velocidade guia ideal é igual à velocidade circunferencial da matriz: Velocidade da placa guia = (2 × π × raio de curvatura × RPM) ÷ 60. Use um tacômetro ou controle digital para combiná-los.
Escolha um raio maior sempre que possível. Manter a relação D igual ou superior a 2:1 é a solução mais simples para dobrar tubos . Onde o projeto exigir um raio estreito, combine um raio menor com o mandril e o suporte da matriz alisadora em vez de dobrar sem suporte.
Lubrifique e faça a manutenção das ferramentas. O óleo de flexão e as superfícies limpas da matriz reduzem os picos de atrito que provocam flambagem local; insertos e matrizes desgastados devem ser substituídos antes que comecem a rasgar a superfície.
Quando aparecer uma ruga, altere uma variável de cada vez e dobre novamente:
1. Confirme se a velocidade da placa guia corresponde à rotação da matriz; 2. Meça a folga entre o mandril e o tubo com calibradores de folga; 3. Reduza a taxa de alimentação abaixo de 1,6 pol./s para curvas apertadas; 4. Ajustar a força da matriz de pressão ; 5. Verifique novamente a folga e a inclinação da matriz do limpador; 6. Execute curvas de teste e registre os resultados. Essa rotina sistemática de solução de problemas de dobramento de tubos isola a causa em vez de perseguir os sintomas.
Dobras consistentes e sem rugas vêm de uma configuração repetível. Marque e bloqueie a posição do mandril, a folga da matriz do alisador e o ângulo de inclinação assim que funcionarem. Use o princípio de dobra rotativa corretamente – a matriz de dobra, a matriz de , pressão da matriz de fixação e o alisador devem estar todos alinhados na mesma linha central. Para dobramento de tubos de parede fina , priorize mandris de passo curto e matrizes alisadoras quadradas. Observe também os defeitos secundários: adelgaçamento da parede no raio externo, achatamento da seção transversal e retorno elástico após a liberação – todos os três respondem aos mesmos parâmetros.

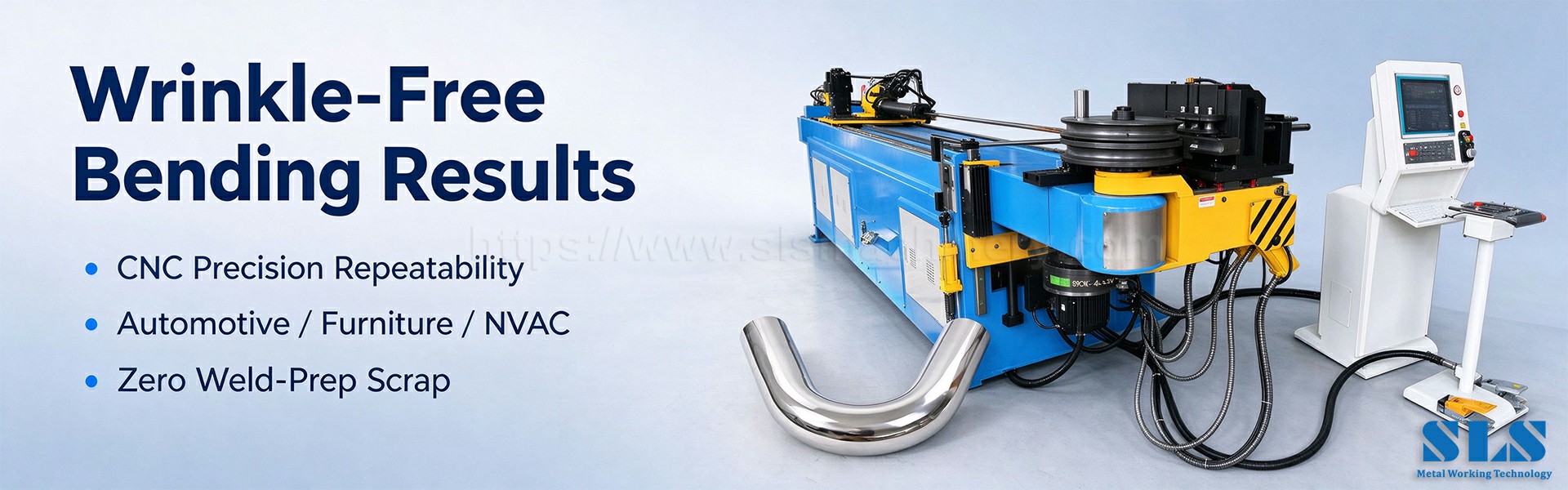

Uma moderna máquina curvadora de tubos CNC elimina a maior parte das suposições. Procure placa-guia sincronizada e controle de velocidade da matriz, ajuste fino do mandril em incrementos de 0,004 pol., força da matriz de pressão programável e controle de reforço e monitoramento em tempo real da espessura da parede durante a dobra. Esses recursos são importantes em escapamentos automotivos e linhas de chassis, estruturas de móveis , corrimãos de construção e bobinas de trocadores de calor , onde uma curvatura rejeitada custa muito mais do que a característica da máquina que a impede.
P: O que causa rugas ao dobrar um tubo?
A: Compressão excessiva da parede interna — geralmente devido a um raio de curvatura muito pequeno para o diâmetro do tubo, suporte de mandril ausente ou mal colocado, folgas de ferramentas superdimensionadas ou uma velocidade da placa guia que ultrapassa a matriz de dobra.
P: Qual é o raio de curvatura mínimo para evitar rugas?
A: Como regra geral, mantenha o raio da linha central pelo menos duas vezes o diâmetro externo do tubo (2D) ao dobrar sem suporte interno. Abaixo de 2D, use um mandril e uma matriz alisadora.
P: Como faço para evitar rugas em tubos de parede fina?
R: Use um mandril esférico de passo próximo posicionado no ponto tangente, uma matriz alisadora quadrada com folga próxima de zero, folga do mandril mais estreita (0,02–0,04 pol.) e um avanço mais lento e sincronizado.
P: Por que meu tubo enruga mesmo com um mandril?
R: O mandril pode ficar muito atrás do ponto tangente, a folga entre o mandril e o tubo pode ser muito grande ou a folga/ângulo de inclinação da matriz do alisador pode estar fora das especificações - verifique todos os três nessa ordem.
P: A velocidade da placa guia realmente causa rugas?
R: Sim. Se a placa guia empurrar o tubo mais rápido do que a rotação da matriz, a parede interna comprime-se prematuramente e entorta. Combinar as duas velocidades é uma das soluções mais baratas disponíveis.
P: As máquinas CNC podem eliminar completamente as rugas?
R: Com ferramentas corretas e parâmetros sincronizados, as máquinas CNC modernas mantêm a qualidade da dobra repetidamente e reduzem o desperdício relacionado a rugas a quase zero em todas as execuções de produção.
P: O que é uma matriz limpadora e quando preciso de uma?
R: Uma matriz alisadora pressiona o raio interno logo à frente da dobra e alisa o material comprimido antes de dobrar. É essencial para raios estreitos e tubos de parede fina.
P: Que outros defeitos devo observar durante a dobra?
A: Afinamento da parede e rachaduras no raio externo, achatamento da seção transversal e retorno elástico após a liberação. Eles compartilham as mesmas causas raiz e respondem às mesmas correções de configuração.
As rugas são o sinal mais claro de que a compressão está ultrapassando o suporte. Fixe primeiro o raio de curvatura e a relação D , depois a posição do mandril, a configuração da matriz alisadora e a sincronização da velocidade. Uma rotina estruturada de solução de problemas de dobra de tubos e uma dobradeira de tubos CNC capaz transformam um defeito caro em um processo controlável. A SLS Machinery oferece máquinas de dobra rotativa, pacotes de ferramentas e suporte de processo para tubos, desde linhas de precisão de pequeno diâmetro até tubos de parede pesada - entre em contato conosco com o tamanho do tubo, material e raio de curvatura para obter uma configuração recomendada.
