Um tubo torto que sai em forma de ovo em vez de redondo é um problema de desperdício que aparece na primeira parte de um novo trabalho. O achatamento do tubo após a flexão ocorre porque a seção perde sua circularidade sob tensão e compressão, e é quase sempre previsível a partir de três números: a relação D/t , o raio da linha central (CLR) e o fator de parede. A SLS Machinery constrói dobradeiras de tubos CNC com ferramentas de tração rotativa, suporte de mandril e assistência de matriz de pressão projetada para manter a seção transversal redonda. Este guia explica por que ocorre o achatamento de tubos durante a dobra , como medi-lo e as soluções práticas de dobra de tubos que mantêm a ovalização dentro das especificações.
Você aprenderá: o que é ovalidade de curvatura de tubo e qual tolerância você pode aceitar; por que a flexão do tubo de parede fina entra em colapso sem suporte interno; quando escolher a flexão do mandril em vez da flexão por compressão ; como a pressão da matriz de força , aperta a pressão da matriz e aumenta a configuração da forma da parede de controle; e como solucionar problemas de dobramento de tubos em minutos, em vez de horas.

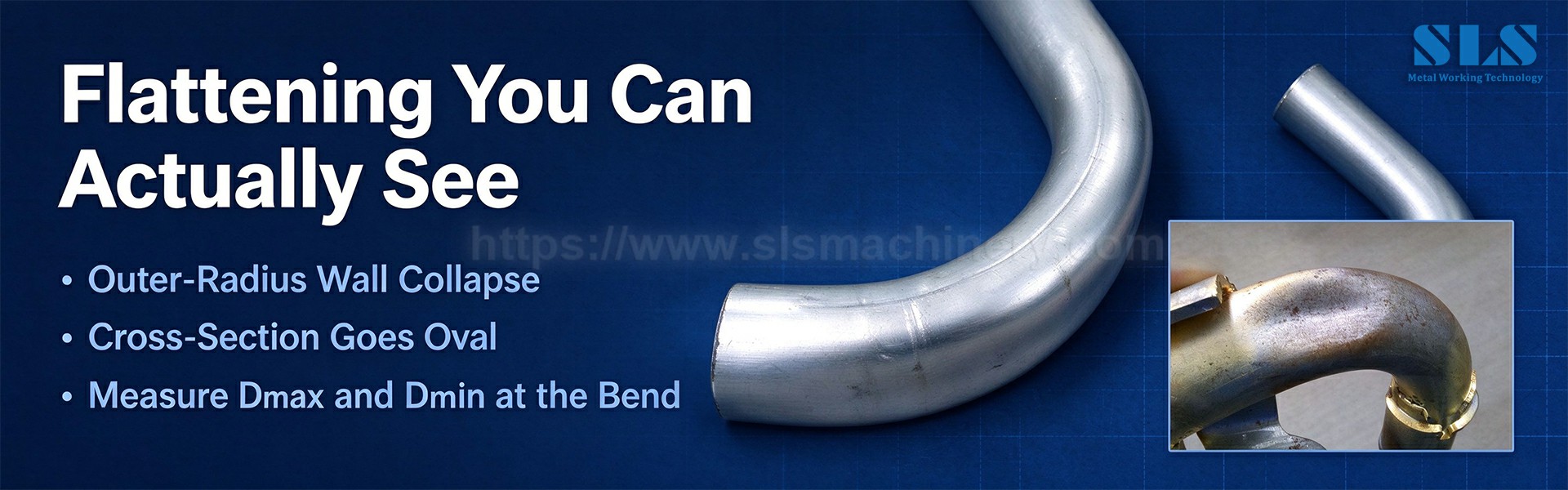

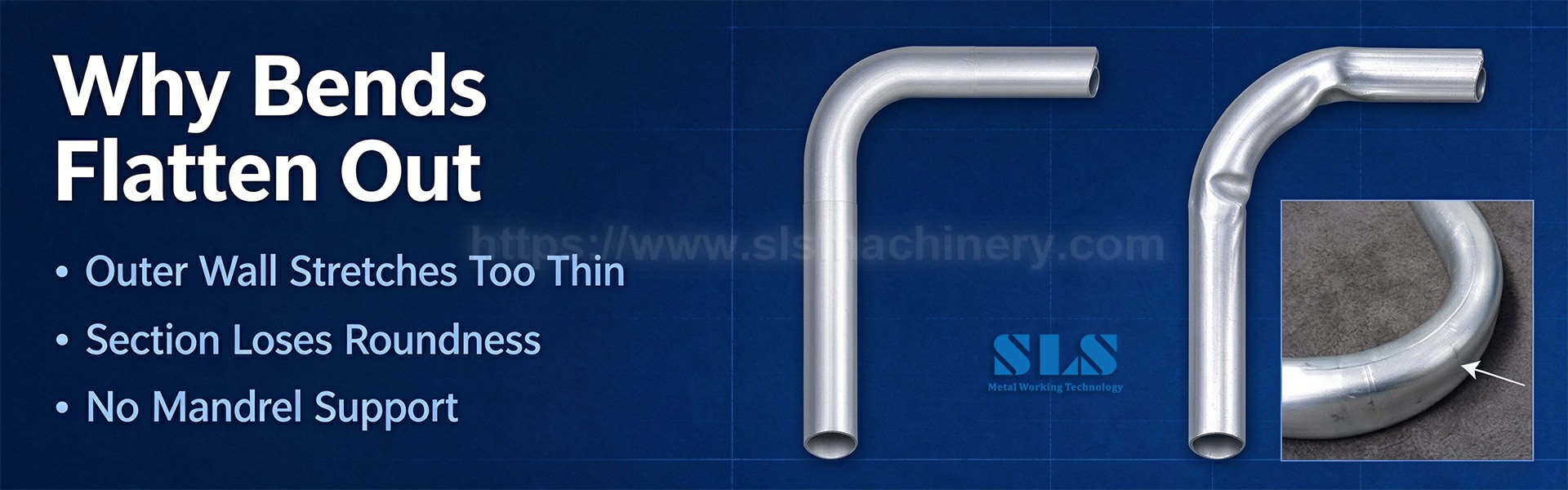

O achatamento é um problema de seção transversal, não de superfície. No raio externo a parede é esticada em tensão; no raio interno ele é comprimido em compressão. Sem nada apoiando o ID, o tubo redondo se fecha em uma elipse – o eixo longo atravessa a curva e o eixo curto passa por ela. Os engenheiros chamam isso de deformação ou ovalidade da seção transversal , medida como (Dmax - Dmin) / Dnominal × 100%.
Três números o impulsionam. A relação D/t (OD ÷ espessura da parede) indica quão fina é a casca: um tubo de 50 mm com parede de 2 mm é D/t = 25, já limítrofe para curvas apertadas. A relação R/D (raio da linha central ÷ DE) informa o quão acentuada é a dobra — abaixo de 2,5D a seção deseja colapsar. E a ductilidade do material decide se a parede flui suavemente ou se curva: o alumínio macio enruga-se, o aço inoxidável duro resiste, mas precisa de suporte.
1) Raio de curvatura muito apertado. Um CLR abaixo de 1,5–2,5D concentra a tensão em um pequeno arco; sem suporte interno, a parede externa recua e a seção fica oval.
2) Nenhum mandril ou um mandril muito atrás. O mandril esférico suporta o ID diretamente na tangente. Se ficar atrás do ponto tangente, a parede sem suporte desmorona para dentro.
3) Tipo de mandril errado para o D/t. Um mandril de plugue funciona bem em 3D; curvas mais apertadas em 1,8–2,5D precisam de um mandril de esfera de 2–3 esferas com passo próximo.
4) Folga entre mandril e tubo superdimensionada. A folga entre o mandril e o DI deve ser mínima (≈0,04–0,08 mm por lado). Muita folga e a parede se curva para dentro entre as bolas.
5) Matriz de pressão muito frouxa ou muito apertada. Solto permite que o tubo se solte e se achate; muito arrasto estica o diâmetro externo e afina a parede.
6) Fixe o deslizamento ou sobre-fixação da matriz. O deslizamento permite que a seção gire; o aperto excessivo recua o DE. Ambos distorcem a forma redonda.
7) Má lubrificação e ranhura da matriz desgastada. Os picos de fricção puxam a parede assimetricamente; uma ranhura desgastada não embala mais o tubo.
Mover para dobra rotativa . Dos três métodos comuns - dobragem rotativa, , dobragem por compressão e dobragem por mandril - a tracção rotativa suporta o tubo em ambos os lados da matriz de dobragem e é a base para dobras redondas. A dobra por compressão é barata e rápida, mas permite que a seção flutue, portanto reserve-a para peças de raio grande e de baixa precisão.

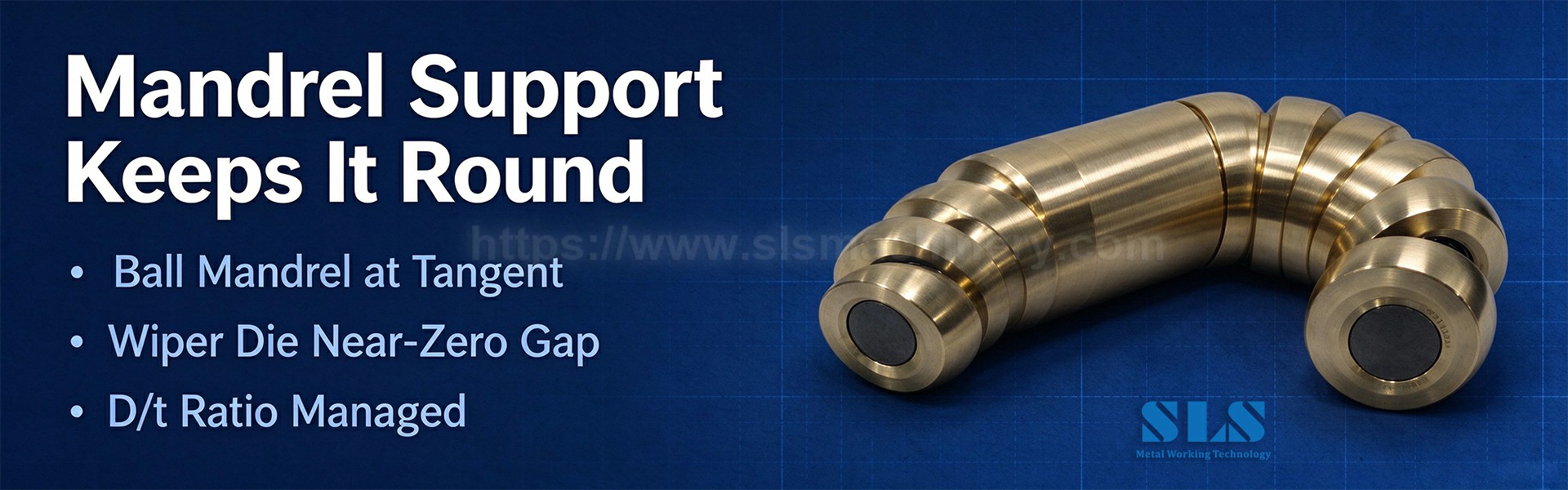

Adicione um mandril para raios estreitos e paredes finas. Combine a contagem de bolas com o R/D: 3D+ usa um plugue ou mandril de esfera única; 2–2,5D precisa de 2–3 bolas; abaixo de 2D, um mandril multiesfera de passo próximo. Coloque a ponta logo atrás do ponto tangente e mantenha a folga apertada.
Execute um limpador. A matriz alisadora limpa o raio interno, interrompendo as rugas e as microdobras que tornam a seção oval. A folga em relação ao tubo deve ser próxima de zero com um ângulo de inclinação de 1–2°.

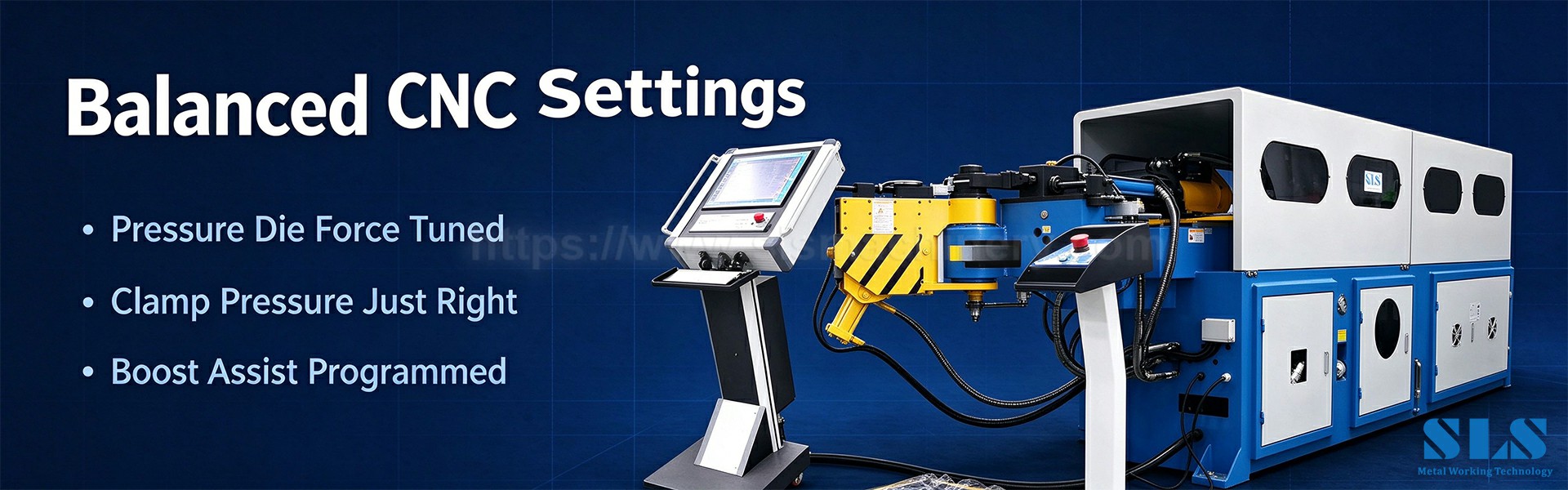

Use a assistência de reforço/morte de pressão. Os controles modernos do dobrador de tubo CNC empurram o material para dentro da dobra com força de reforço programada , neutralizando o afinamento por tração no raio externo e mantendo a seção circular.
Combine a ranhura da matriz e a braçadeira. A ranhura da matriz dobrada deve corresponder ao diâmetro externo do tubo em alguns centésimos de milímetro; a matriz da braçadeira deve aderir sem recuo. Limpe e lubrifique cada operação – ferramentas secas e desgastadas são uma causa oculta de achatamento.
Especifique um raio de dobra sensato. Sempre que o projeto permitir, manter CLR ≥ 1,5D em paredes grossas e ≥ 2,5D em paredes finas. Essa única mudança elimina a maior parte do problema antes mesmo de a ferramenta ser cortada.
Nem todo aplicativo precisa de um círculo perfeito. A fabricação geral aceita ovalização de até 8–10%; tubos hidráulicos e aeroespaciais de precisão normalmente comportam ≤ 5%, e as linhas de fluidos aeroespaciais geralmente exigem 95%+ de integridade da seção transversal em ≤ 3%. Especifique a tolerância no desenho e, em seguida, escolha as ferramentas – contagem de mandril, matriz alisadora, reforço – para atendê-la. Meça a seção transversal da curvatura com um paquímetro ou um medidor de ovalidade na primeira amostra, não na décima.
Um dobrador de tubos CNC moderno elimina a maior parte das suposições. Procure assistência de matriz de pressão sincronizada, impulso programável, ajuste fino de extensão do mandril e feedback de desbaste de parede em tempo real. Esses recursos são mais importantes em linhas de escapamento e chassis automotivos , curvatura de linhas hidráulicas e linhas de combustível, estruturas de móveis e tubos aeroespaciais – onde uma curvatura fora do formato arredondado não pode ser recuperada por soldagem ou estampagem posterior. Observe também os defeitos complementares: adelgaçamento da parede no raio externo, rugas no raio interno e retorno elástico após a abertura da dobra — todos os quatro respondem às mesmas ferramentas e correções de parâmetros.
P: O que faz com que um tubo fique achatado após ser dobrado?
A: Perda de suporte da seção transversal sob tensão e compressão combinadas - geralmente devido a um raio de curvatura muito apertado para a parede, um mandril ausente ou mal posicionado, ranhura errada da matriz ou pressão insuficiente da matriz.
P: O que é uma tolerância segura à ovalidade?
R: A fabricação geral aceita 8–10%; especificação de trabalho hidráulico e de precisão 5% ou menos; as linhas de fluido aeroespacial geralmente exigem 3% ou mais. Especifique no desenho.
P: Quando preciso de um mandril para evitar achatamento?
R: Abaixo do raio da linha central de aproximadamente 2,5D ou sempre que a relação D/t o colocar em território de parede fina. Use um mandril plug próximo ao 3D e um mandril multiesfera de passo próximo abaixo do 2D.
P: Uma parede mais espessa sempre evita o achatamento?
R: Ajuda muito – D/t mais baixo significa uma seção mais rígida. Mas paredes mais espessas necessitam de mais força de flexão e podem rachar se o mandril for subdimensionado; combine as ferramentas com a parede real.
P: Qual é a diferença entre tração rotativa e flexão de mandril?
R: O sorteio rotativo é o método; a flexão do mandril adiciona suporte interno para raios estreitos e paredes finas. A maioria das dobradeiras CNC de produção são máquinas de tração rotativa equipadas com um mandril.
P: Posso corrigir o achatamento em uma dobra existente?
R: Geralmente não é confiável. Dobras fora do formato circular são mais fáceis de evitar com ferramentas e ajustes do que corrigi-las posteriormente – invista em configuração em vez de retrabalho.
P: Quão importante é a lubrificação?
R: Muito. Ele controla o atrito entre o tubo e as ferramentas, o que afeta diretamente o fluxo do material, o desbaste da parede e o grau de arredondamento da seção.
P: Quais recursos da máquina são mais importantes?
R: Assistência / reforço de matriz de pressão programável, controle de extensão de mandril fino, movimento de eixo sincronizado e receitas armazenadas por número de peça - estes mantêm a ovalidade repetível.
O achatamento é um problema de geometria de seção transversal conduzido por D/t, R/D e material. Fixe o raio primeiro, depois adicione o mandril correto e a matriz alisadora, equilibre a força da matriz de pressão e aumente e mantenha as ferramentas limpas e lubrificadas. Uma rotina estruturada de solução de problemas de dobra de tubos, além de um dobrador de tubos CNC capaz, transforma sucata fora do formato redondo em dobras repetíveis e compatíveis com as especificações. A SLS Machinery fornece dobradeiras CNC de tração rotativa, ferramentas de mandril e matriz alisadora e suporte de configuração para tubos de parede fina e raio estreito - envie-nos o tamanho do tubo, material e raio de curvatura para uma configuração recomendada.
