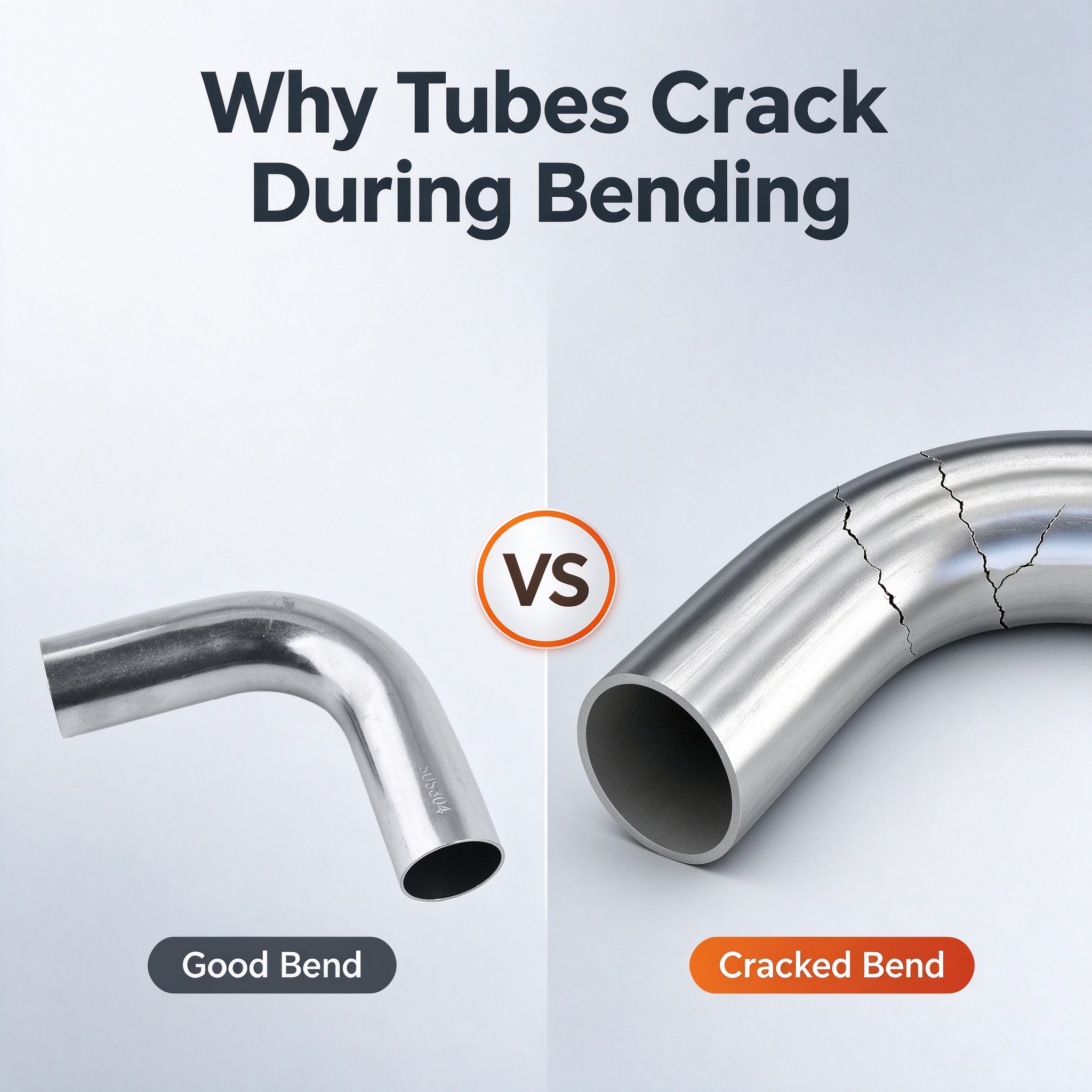

Se você já viu um tubo de metal perfeitamente bom se abrir bem no raio externo de uma curva, você já sabe como pode ser frustrante A quebrar um tubo durante a dobra . fratura de um tubo dobrado envia a peça direto para o sucata, desperdiça tempo de ferramental e interrompe todo o turno. Este guia aborda os verdadeiros motivos pelos quais aparecem rachaduras em tubos dobrados , os fatores de material e processo por trás delas e as soluções práticas para problemas de curvatura de tubos que realmente persistem no chão de fábrica.

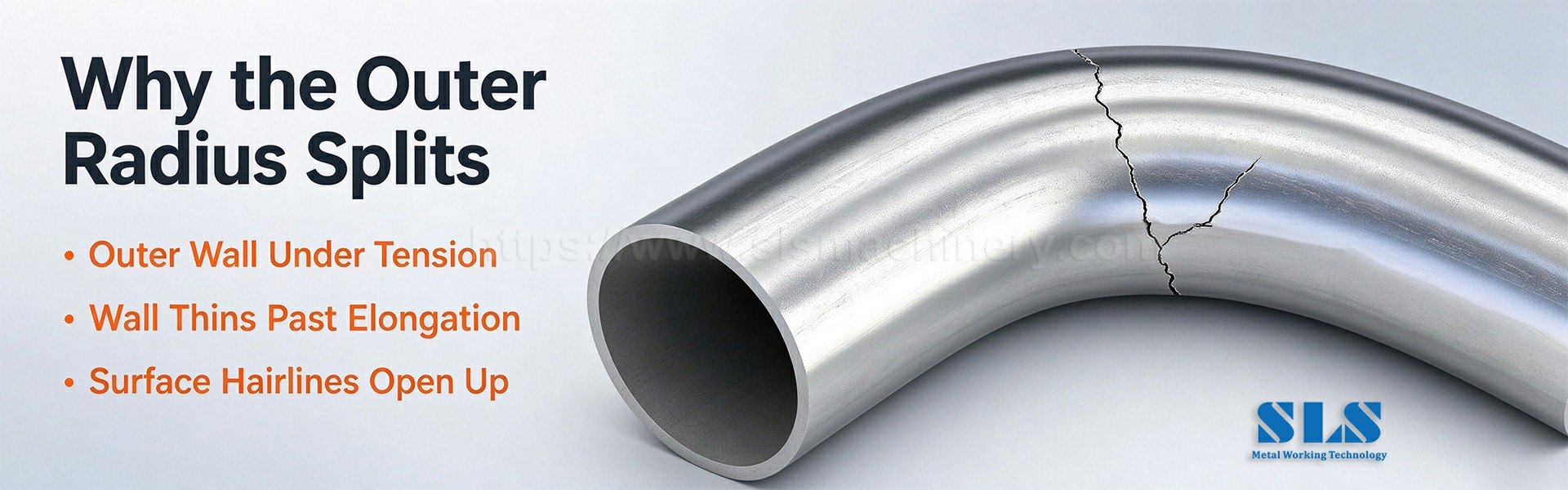

A flexão coloca o tubo em um estado de tensão simples, mas brutal: o raio externo se estica em tensão enquanto o raio interno se comprime. Quando as fibras externas ultrapassam o limite de alongamento do material, a superfície se rasga – essa é a abertura da curva do tubo que todos reconhecem. Isso raramente é um acidente repentino. É a extremidade visível de uma corrente que começa muito antes de a matriz fechar: baixa ductilidade, um raio muito apertado, um mandril que fica fora da tangente ou uma solda onde não deveria. Uma boa análise dos problemas de flexão de tubos começa rastreando a corrente até seu primeiro elo fraco.
Materiais duros – aços de alta resistência, aço inoxidável endurecido, alumínio 6061-T6 – esticam muito pouco antes de rasgarem. Se o alongamento estiver abaixo do que a dobra exige, fissuras no raio externo aparecerão na primeira peça.
Uma parede fina em relação ao diâmetro significa que as fibras externas têm menos material para compartilhar a deformação. A regra prática de flexão do tubo com relação D/t : quanto maior o D/t, mais a parede externa se afina antes de se dividir. Um muro mais pesado compra margem, mas também exige mais força.
O tubo soldado possui um cordão fraco e menos dúctil. Se a solda atingir a zona de tensão externa, ela se tornará um ponto de início instantâneo de trinca . A correção é simples: gire o tubo de forma que o eixo neutro da costura de solda fique próximo ao eixo neutro da curva, e não do lado de fora.
Mesmo no mesmo moinho, um calor pode funcionar com mais força e menor alongamento do que o anterior. O risco de trinca por tensão residual aumenta quando um lote duro e não recozido atinge um programa rígido. Verifique sempre o certificado de alongamento e, para ligas duras, agende um recozimento antes da dobra.
O aço inoxidável austenítico 304/316 endurece rapidamente. No momento em que a superfície externa cede, ela fica mais dura e menos dúctil; a próxima dobra no mesmo programa empurra a camada mais dura para além da borda. Este é o padrão clássico de fissura de formação a frio em tubos hidráulicos e de exaustão de aço inoxidável.

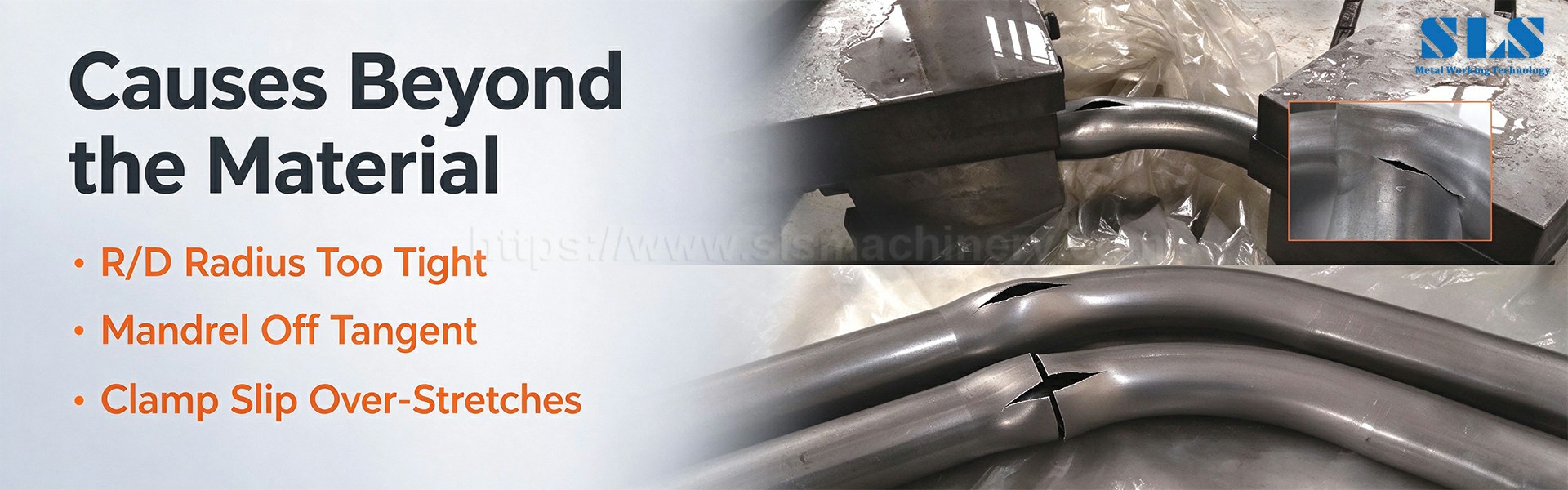

Raio de curvatura vs. relação R/D. A maior alavanca na rachadura é o raio. Um raio de linha central estreito estica fortemente a parede externa. Regra prática do chão de fábrica: mantenha o raio de curvatura mínimo da relação R/D em cerca de 1,5D–2D para aço-carbono, 3D para aço inoxidável e maior para 6061-T6. Qualquer coisa mais apertada exige um mandril e muitas vezes uma dobra em várias etapas.

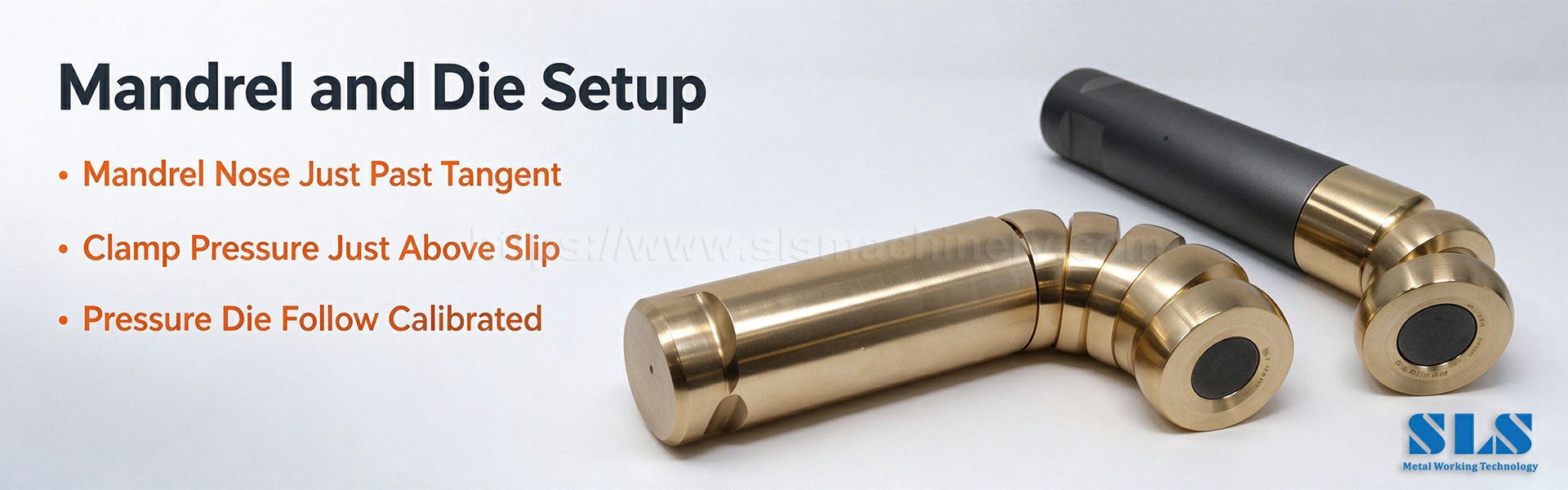

Posição do mandril em relação à tangente. Um mandril que fica muito atrás da linha tangente deixa a parede interna entrar e a parede externa ficar mais fina - então ele se divide. Empurrado muito para frente, o nariz esfrega e acelera o afinamento do raio externo da parede . A tangente da posição correta do mandril é calculada a partir do diâmetro externo, da parede, do raio da linha central e do diâmetro da ponta do mandril.
Combinação de matrizes e deslizamento da matriz de fixação. Se o deslizamento da matriz da braçadeira permitir que o tubo se desloque durante a extração, a parede externa se estica de maneira desigual e rasga. A matriz de flexão, a matriz de fixação e o desvio auxiliar da matriz de pressão devem estar todos na mesma linha central com a força certa.
Lubrificação e preparação de superfície. Arranhões, rebarbas e rebaixamentos profundos no diâmetro externo do tubo atuam como entalhes deficiente de concentração de tensão de defeitos superficiais . A flexão do tubo de lubrificação adiciona atrito, aquece a superfície e alimenta as mesmas rachaduras.

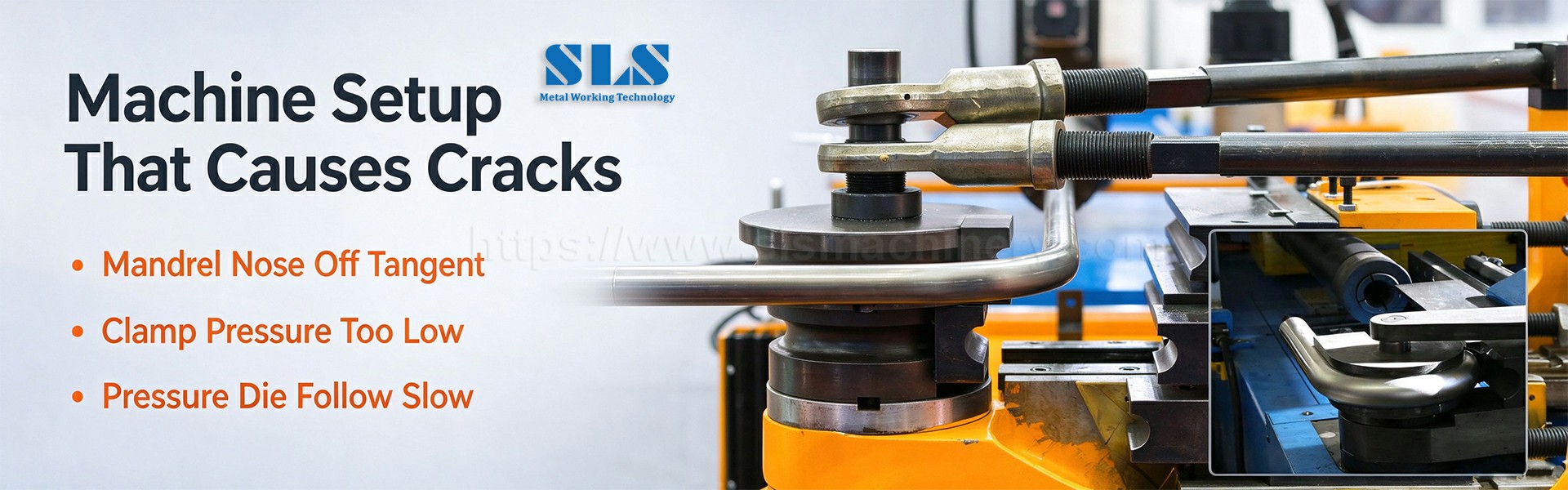

Mesmo um tubo perfeito pode quebrar em uma máquina desgastada. A deriva assistida da matriz de pressão – quando o reforço fica atrás do eixo de curvatura – priva o raio externo do material de alimentação, de modo que a parede se estica cada vez mais fina até se dividir. Erros de posição do mandril após uma troca de ferramenta, servoacopladores soltos ou uma pressão de fixação muito baixa aparecem como o mesmo sintoma: uma nova rachadura na dobra externa. É por isso que a solução de problemas de dobra de tubos sempre termina com a verificação dos acopladores, dos parafusos esféricos e da matriz de pressão antes de culpar o material.
• Confirmar alongamento e dureza a cada aquecimento; recozer antes de dobrar em classes duras.
• Programar o maior raio que o desenho permitir; respeitar a relação R/D mínima para o material.
• Utilize mandril esférico para parede fina ou raio apertado; defina o nariz 1–5 mm além da tangente, dependendo de D/t.
• Gire o eixo neutro do cordão de solda para longe da zona de tensão externa.
• Alinhe as cavidades da matriz com o diâmetro externo, ajuste a pressão da braçadeira logo acima do limite de deslizamento e use um lubrificante adequado para curvatura e tração.
• Para materiais difíceis, divida o ângulo em etapas de flexão de múltiplas passagens para manter a tensão por passagem abaixo do limite.
• Inspecione a primeira peça ampliada – os sinais do ponto de início da trinca (linhas finas na solda, nos arranhões ou na linha tangente) aparecem antes de uma divisão completa.
Algumas ligas – aço de alta resistência, titânio, aço inoxidável 316 espesso – resistem mesmo depois de fixar o raio, o mandril e os grampos. Nesses casos, o chão de fábrica recorre a três técnicas. Primeiro, a dobra em múltiplos passes divide o ângulo de 90 graus em dois ou três ângulos menores, permitindo que o material se recupere entre os passes e mantendo a tensão por passe abaixo do limite. Em segundo lugar, o recozimento entre passes suaviza o aço inoxidável endurecido no meio do programa; adiciona um ciclo de forno, mas evita que toda a operação rache. Terceiro, uma matriz de dobra personalizada encaixada exatamente para seu diâmetro externo e parede fornece um perfil de pressão mais uniforme do que uma matriz pronta para uso, e o moderno dobrador de tubo CNC controla a velocidade de alimentação, aumenta o acompanhamento e a oscilação do mandril em circuito fechado - então a mesma receita é executada repetida após repetição, em vez de ser reajustada manualmente. Para a maioria das oficinas, a maior economia não vem da compra de uma máquina maior, mas do tratamento do primeiro tubo rachado como dados – verifique o alongamento, verifique o nariz do mandril, verifique a orientação da solda e corrija a causa raiz antes que a próxima peça seja dobrada.
Q1. Por que um tubo racha apenas na parte externa da curva?
O raio externo está em tensão. Quando o limite de alongamento é excedido , as fibras externas se rompem. O interior está comprimido e enrugado.
Q2. Um raio de curvatura um pouco menor ainda pode funcionar?
Somente se você adicionar suporte de mandril, diminuir a velocidade e confirmar o alongamento do material. Fique acima da mínima publicada relação R/D .
Q3. O aço inoxidável racha mais do que o aço-carbono?
Sim. 304/316 endurece rapidamente, de modo que a superfície externa se torna quebradiça rapidamente. Resolva-o com raios maiores, melhor lubrificação e, às vezes, um recozimento entre passes.
Q4. O que a posição do mandril tem a ver com fissuras?
Se o mandril ficar afastado da tangente, a parede interna entrará em colapso e a parede externa ficará mais fina. Se ficar muito à frente, ele raspa e acelera o afinamento do raio externo da parede.
Q5. O cordão de solda está na parte interna da curva – isso é seguro?
Mais seguro do que no exterior, mas a melhor prática é colocar a solda perto do eixo neutro, onde a tensão e a compressão são próximas de zero.
Q6. Minha máquina é nova – por que ainda está quebrando?
Verifique o desvio da assistência da matriz de pressão , a calibração da força de fixação e a correspondência da cavidade da matriz. Novas máquinas ainda precisam de configuração, não apenas de energia.
Q7. A lubrificação pode realmente impedir rachaduras?
Ele não corrigirá um raio muito estreito, mas uma boa lubrificação por tração e curvatura remove pontos quentes induzidos por fricção que se tornam pontos de iniciação de trincas .
Q8. Uma rachadura na linha do cabelo está OK se for pequena?
Não. Qualquer linha visível do raio externo se abrirá sob vibração ou pressão. Trate-o como sucata e conserte a configuração.
A maioria das rachaduras em tubos tortos não é misteriosa. Eles são o resultado visível de um ou mais fatores previsíveis: um material que não consegue esticar o suficiente, um raio muito apertado, um mandril fora da tangente, uma solda na zona de tensão ou uma máquina que se deslocou. Siga a lista de verificação acima e você entenderá a causa na primeira parte. Quando você estiver pronto para uma máquina que mantém essas configurações, repetição após repetição, a [ SLS Machinery ] ( https://www.slsmachinery.com ) constrói linhas de dobramento de tubos CNC com assistência de matriz de pressão servo, mandril programável e controle de braçadeira e ferramentas de pilha múltipla para as ligas exatas que você usa - para que você gaste menos tempo na solução de problemas de dobra de tubos e mais tempo enviando peças boas.
