Introdução
Se você dirige uma oficina de fabricação de metal, uma linha de produção de tubos automotivos ou aeroespaciais, você definitivamente encontrou este problema frustrante: você programa uma curva precisa de 90° em sua máquina dobradeira de tubos CNC , mas assim que a ferramenta é liberada, o tubo salta para trás e termina em 87° ou 88°. Esse erro comum, mas caro, é conhecido como retorno elástico na curvatura do tubo — o maior inimigo da formação precisa de tubos.
Muitos proprietários de fábricas e operadores de máquinas perguntam: Por que o retorno elástico sempre acontece? Podemos eliminá-lo completamente? Como as fábricas profissionais controlam o retorno elástico para a produção em massa?
Na SLS Machinery , há anos nos especializamos em equipamentos para dobra de tubos de alta precisão. Sabemos que o retorno elástico não é um defeito menor, mas um problema sistemático que afeta o rendimento, a precisão da tolerância e o lucro geral da produção. Neste guia prático, detalhamos tudo o que os verdadeiros fabricantes precisam saber: o que causa o retorno elástico, como ele estraga suas peças e os métodos comprovados de compensação de retorno elástico que realmente funcionam no chão de fábrica.

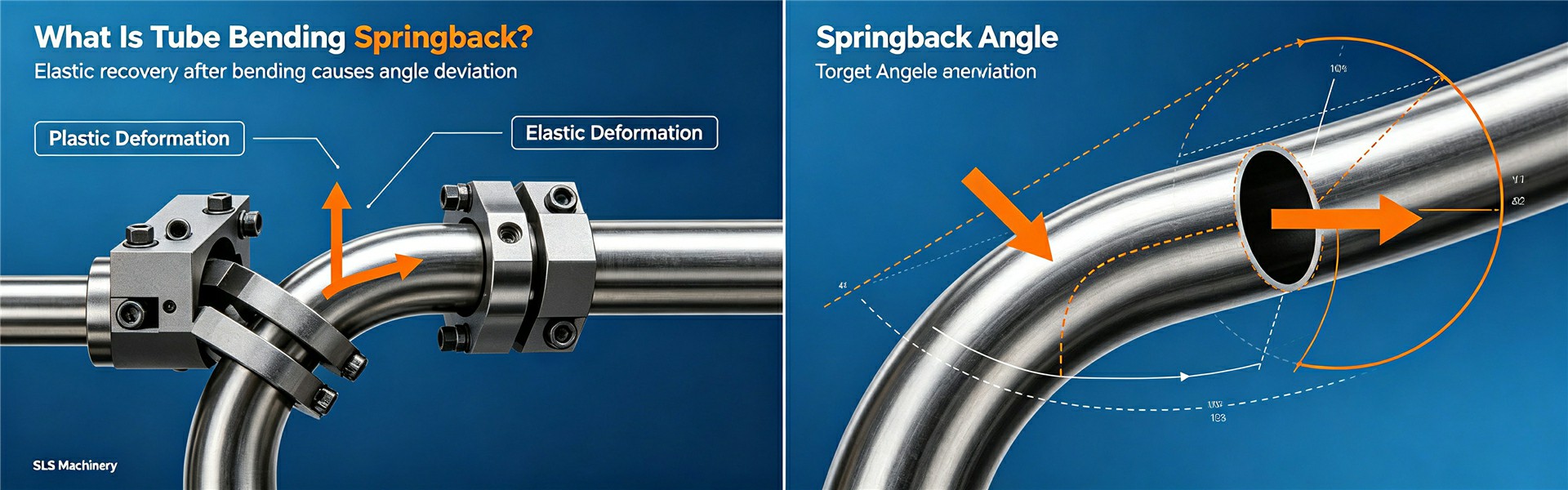

O que exatamente é o Springback de flexão de tubo? (Explicação real do chão de fábrica)
Vamos explicar isso em termos simples de fabricação, não em teoria de livro didático.
Quando você dobra um tubo de metal com uma dobradeira CNC , o metal sofre dois tipos de deformação ao mesmo tempo: deformação plástica permanente que cria a forma de dobra desejada e deformação elástica temporária que armazena energia dentro do tubo.
P: Por que o tubo salta para trás depois de dobrado?
R: A energia elástica presa no metal não desaparece após a flexão. Uma vez que a pressão morre e a força de liberação da braçadeira, o metal naturalmente tenta retornar à sua forma reta original. Este comportamento de recuperação elástica é exatamente o retorno elástico da flexão do tubo.
P: O retorno elástico é evitável?
R: Não. Springback é uma propriedade física inerente a todos os materiais metálicos. Não pode ser eliminado completamente – mas pode ser previsto com precisão e totalmente compensado com ferramentas profissionais, programação CNC correta e sistemas inteligentes.

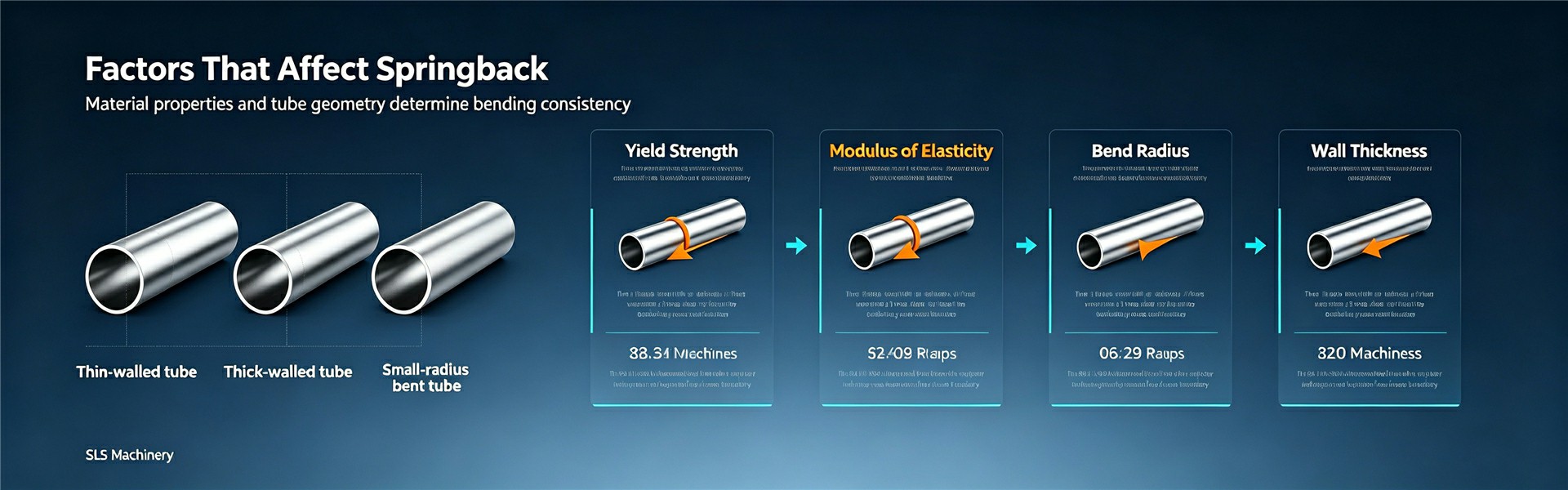

Que Fatores Causam Springback Severo na Dobragem de Tubos?
A maioria dos clientes nos pergunta: Por que os tubos de aço inoxidável e Inconel saltam tanto, enquanto o alumínio é fácil de dobrar?
A resposta se resume a duas propriedades mecânicas do material principal e parâmetros geométricos comuns do tubo que controlam diretamente a precisão da dobra do tubo.
1. Resistência ao rendimento do material e módulo de elasticidade
A resistência ao escoamento determina o quão resistente o metal é à formação permanente. Maior resistência ao escoamento significa que o metal se recusa a permanecer dobrado, criando um rebote mais forte.
O Módulo de Elasticidade (Módulo de Young) define a rigidez do material. Ligas mais rígidas armazenam muito mais energia elástica durante a flexão, resultando em maiores ângulos de retorno elástico.
Isso explica perfeitamente a diferença nos materiais comuns:
Inconel : Resistência ao escoamento muito alta + módulo 210GPa = retorno elástico extremo , mais difícil de controlar
Aço inoxidável : Alta resistência + módulo 200GPa = retorno elástico óbvio, requer compensação precisa de retorno elástico
Liga de alumínio : Resistência moderada + módulo 70GPa = retorno elástico suave, fácil de calibrar
Cobre : Baixa resistência e excelente ductilidade = retorno elástico mínimo
2. Geometria do tubo: raio, diâmetro e espessura da parede
P: Por que curvas fechadas sempre apresentam retorno elástico maior?
R: O raio de curvatura apertado cria extrema concentração de tensão na parede do tubo. Quanto maior a tensão interna, mais forte será a recuperação elástica após a liberação.
P: Os tubos de paredes finas saltam mais para trás do que os tubos grossos?
R: Absolutamente. A tubulação de parede fina tem pouca rigidez e flexiona mais durante a flexão. Produz retorno elástico instável e maior em comparação com tubos grossos e rígidos.
Diâmetros de tubo maiores e ângulos de curvatura maiores também expandem a zona de deformação, aumentando ainda mais o desvio de retorno elástico.
Como o Springback descontrolado destrói seu lucro de produção
Muitos fabricantes subestimam o quanto o springback afeta seus resultados financeiros. Não é apenas um pequeno erro de ângulo – cria uma cadeia de problemas de produção.
P: O que acontece se eu ignorar a compensação de retorno elástico?
R: Você enfrentará quatro grandes perdas:
Baixa precisão de montagem : Os ângulos de retorno tornam as dimensões do tubo fora da tolerância, causando desalinhamento da montagem, vazamento de fluido e problemas de tensão estrutural.
Alta taxa de refugo e retrabalho : Peças não qualificadas requerem redobragem ou sucateamento direto, desperdiçando matéria-prima e horas de trabalho.
Baixa eficiência da máquina : A flexão experimental frequente e o ajuste de parâmetros interrompem a produção, reduzindo a eficácia geral do equipamento.
Qualidade de lote instável : Variações de lote de materiais levam a um retorno elástico inconsistente, impossibilitando a padronização da produção em massa.
Para indústrias de alta precisão, como dobra de tubos aeroespaciais e processamento de tubos automotivos , o retorno elástico descontrolado leva até mesmo a riscos de segurança e reclamações de garantia do cliente.

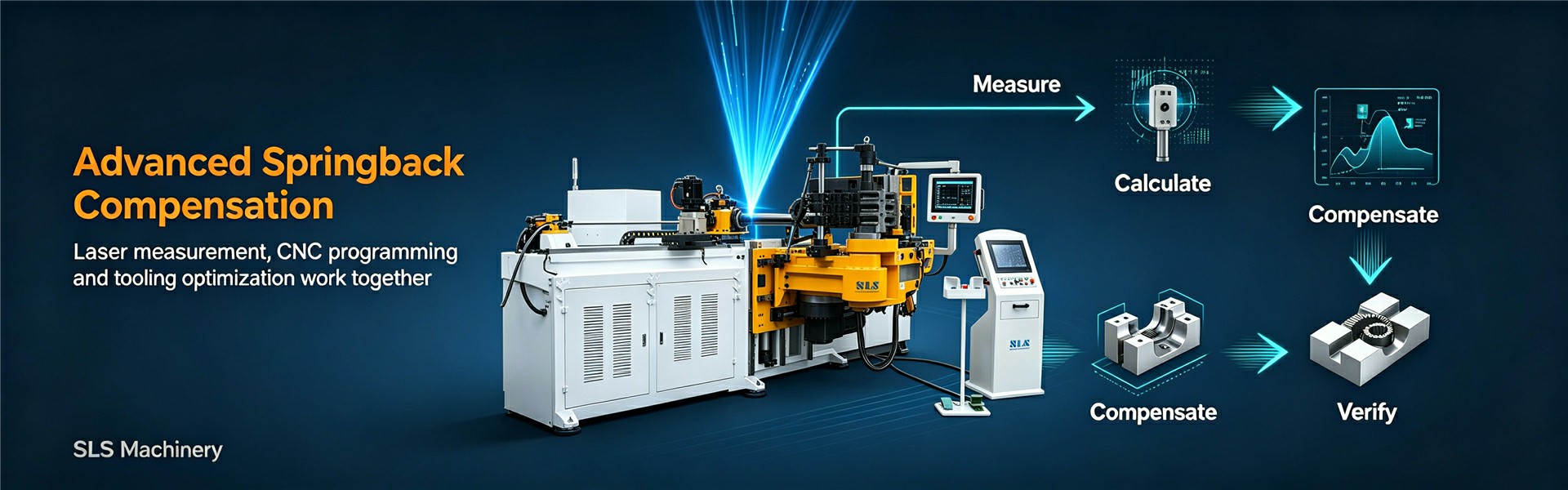

Soluções práticas e avançadas de compensação Springback (comprovadas no chão de fábrica)
A flexão por tentativa e erro da velha escola é lenta, um desperdício e inconsistente para a produção moderna. Como fabricante profissional de dobradores de tubos inteligentes , a SLS Machinery resume os métodos de compensação mais eficazes para diferentes necessidades de produção.
1. Banco de dados CNC e compensação inteligente do programa macro
P: Como as fábricas profissionais conseguem dobrar rapidamente os lotes sem testes repetidos?
R: A programação moderna de dobra CNC depende de bancos de dados de retorno elástico de material integrados. O sistema armazena dados de compensação padrão para aço inoxidável, alumínio, cobre e superligas, combinando automaticamente diferentes diâmetros, espessuras de parede e raios de curvatura.
Macros personalizadas e lógica condicional permitem que a máquina dobre com precisão de acordo com as propriedades do material, compensando antecipadamente o retorno elástico.
2. Medição a laser em tempo real e controle de circuito fechado
Para peças com tolerância estrita, a compensação passiva não é suficiente. Nossas máquinas premium adotam controle de retorno elástico em circuito fechado com sensores laser de alta precisão.
Após cada curvatura, o sistema laser detecta instantaneamente o desvio real do ângulo. O sistema CNC corrige automaticamente o próximo parâmetro de dobra em tempo real, resolvendo perfeitamente a diferença de material do lote e problemas de desgaste de ferramentas.
3. Pré-julgamento de simulação 3D e otimização de arquivos
Peças complexas de tubos com múltiplas curvaturas costumavam ter taxas de falha extremamente altas. Agora, os fabricantes usam simulação 3D para prever o retorno elástico antes da produção, otimizando antecipadamente os arquivos de dobra CAD para melhorar o rendimento na primeira passagem.
4. Otimização de ferramentas: ajuste de mandril, matriz alisadora e matriz de pressão
P: A configuração das ferramentas pode reduzir o retorno elástico?
R: Sim! A configuração das ferramentas para dobra de tubos afeta diretamente a estabilidade da conformação.
Mandris multiesferas inseridos profundamente suportam a parede interna do tubo para evitar deformação da seção. Os ângulos adequados da matriz do alisador eliminam rugas e tensões irregulares. A força da matriz de pressão e o tempo de permanência otimizados permitem o relaxamento da tensão do material, reduzindo bastante o rebote elástico.
5. Processo de aquecimento local para ligas de alta resistência
Para materiais difíceis de dobrar, como curvatura de tubos Inconel e aço inoxidável espesso, o aquecimento por indução localizado reduz a rigidez do material, enfraquecendo efetivamente a intensidade do retorno elástico.
Padrões de verificação de chão de fábrica e calibração de lote
Mesmo com programação e ferramentas perfeitas, o retorno elástico ainda varia entre lotes de materiais. É por isso que os fabricantes profissionais sempre realizam testes de amostra de pré-produção.
P: Como manter a precisão de dobra estável a longo prazo?
R: Estabeleça um processo de verificação completo: teste a dobra de novos lotes de materiais, meça dados com medidores a laser e transferidores digitais, atualize os parâmetros de compensação CNC e forme a iteração de dados em circuito fechado.
Tendência Futura: Controle Inteligente Springback de IA e IoT
A próxima geração de equipamentos inteligentes de dobra CNC não depende mais da experiência manual. Algoritmos preditivos de IA aprendem com milhares de registros de dobra, identificando automaticamente alterações de materiais e desgaste de ferramentas.
A interconexão IoT realiza o monitoramento de dados cruzados, tornando a formação de tubos metálicos mais inteligente, estável e de baixo custo do que nunca.
Conclusão
O retorno elástico na flexão do tubo é inevitável, mas totalmente controlável. A chave para a formação de tubos de alta precisão está na análise precisa do material, estratégias científicas de compensação de retorno elástico , combinação de ferramentas profissionais e suporte inteligente ao sistema CNC.
Como um fabricante confiável de máquina curvadora de tubos CNC, , a SLS Machinery se concentra em resolver os problemas reais de produção para clientes globais. Nosso equipamento de dobra inteligente integra detecção de circuito fechado a laser, compensação adaptativa de IA e sistemas de ferramentas de precisão, ajudando as fábricas a reduzir drasticamente a taxa de refugo, melhorar a consistência da dobra e maximizar os benefícios de produção nas indústrias automotiva, aeroespacial, HVAC e de processamento de tubos hidráulicos.
