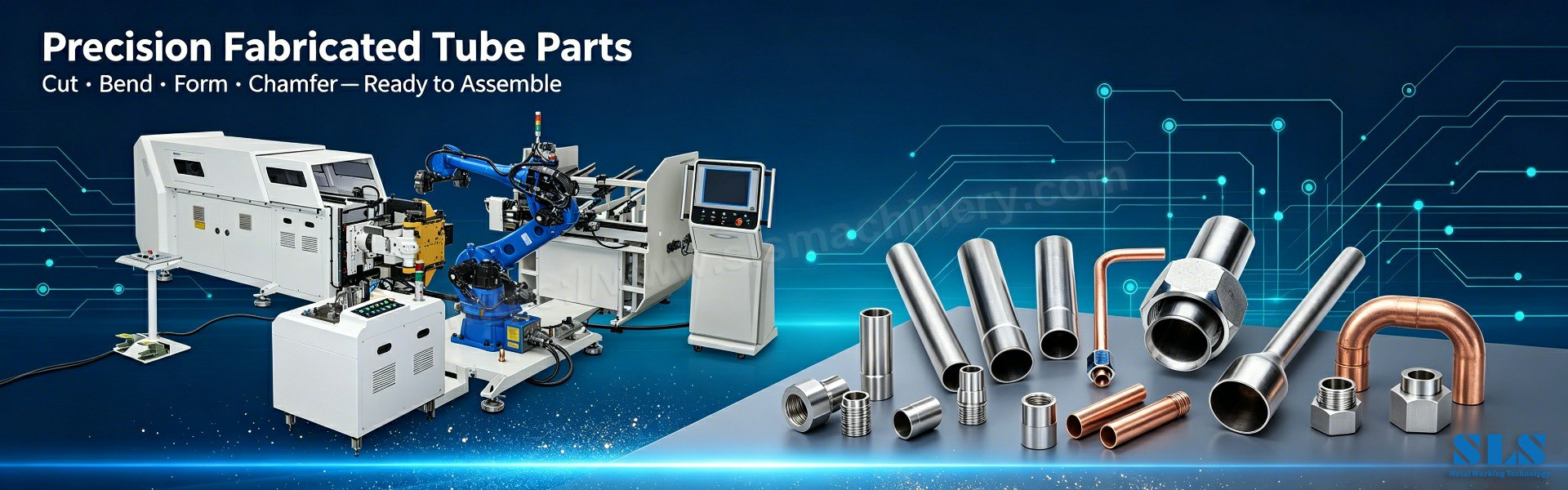

A fabricação de tubos transforma comprimentos retos de tubos metálicos em componentes industriais acabados. Combina trabalho de máquina de corte de tubos , dobra, conformação, chanframento e inspeção final em um único fluxo de produção. Cada etapa pode parecer simples por si só, mas cada operação afeta a próxima. Um corte impreciso altera a posição de cada dobra que se segue. Uma curvatura inadequada pode bloquear a formação posterior das extremidades. Restos de rebarbas podem danificar as vedações durante a montagem final.
É por isso que os fabricantes precisam planejar a rota completa de processamento do tubo metálico antes do primeiro corte. Eles devem escolher o maquinário , as ferramentas, os programas e os métodos de inspeção corretos para cada peça. Este guia percorre os principais processos, explica como eles funcionam juntos e mostra como o equipamento certo para fabricação de tubos reduz defeitos e custos de produção. A SLS Machinery fornece uma linha completa de máquinas de corte de tubos, , dobradeiras de tubos, , máquinas formadoras de extremidades de tubos e máquinas de chanfrar projetadas para manter essas operações funcionando como um fluxo de trabalho confiável.
Um processo confiável começa antes do início do corte. Os engenheiros devem primeiro compreender o desenho e os requisitos de montagem final.
Um desenho completo do tubo deve identificar as dimensões críticas: diâmetro externo do tubo , espessura da parede, classe do material, perfil do tubo, comprimento de corte, raio de curvatura, ângulo de curvatura, seções retas, dimensões finais, requisitos de chanfro e tolerâncias finais.
As peças multidobradas também precisam de informações precisas da linha central. Os engenheiros geralmente descrevem esta geometria em dados LRA ou XYZ. LRA significa comprimento, rotação e ângulo e descreve cada dobra em uma sequência de produção clara. As coordenadas XYZ definem pontos ao longo de uma linha central tridimensional, o que é útil para peças multiplanas complexas. A falta de dados cria incerteza durante a programação e seleção de ferramentas e muitas vezes leva a revisões extras de protótipos e desperdício de material.
Os materiais comuns de fabricação de tubos incluem aço carbono, aço inoxidável, alumínio, cobre, latão e titânio. Cada um responde de maneira diferente durante o corte e a conformação. Resistência, dureza e ductilidade influenciam o resultado final. O aço inoxidável oferece resistência e resistência à corrosão, mas pode precisar de maior força de flexão. O alumínio reduz o peso dos componentes e se forma facilmente, embora sua superfície macia possa sofrer arranhões ou marcas de ferramentas. O cobre oferece excelente conformabilidade para sistemas fluidos, mas pode deformar-se sob pressão de fixação excessiva.
O perfil do tubo também é importante. A tubulação redonda dobra de maneira diferente da tubulação quadrada ou retangular, e o formato do perfil afeta o contato da ferramenta, o risco de distorção e o método de inspeção necessário.
Uma sequência comum segue estas etapas: inspeção do material → corte → rebarbação → dobra → conformação da extremidade → chanframento → inspeção final. Isso funciona para muitos componentes padrão, mas alguns produtos precisam de um pedido diferente. Uma extremidade de tubo formada pode não passar pelas ferramentas de dobra, portanto a dobra deve acontecer primeiro. Os furos próximos a uma curva podem esticar durante a conformação, por isso pode ser necessário cortá-los posteriormente. Dobras complexas também podem reduzir o acesso à ferramenta, o que significa que algumas operações finais devem ser executadas enquanto o tubo ainda está reto.
O volume de produção afeta fortemente a seleção de equipamentos. As máquinas manuais adequam-se a protótipos e peças simples personalizadas e exigem um investimento inicial menor, mas dependem da habilidade do operador. Os sistemas hidráulicos oferecem maior força de conformação e adequam-se a materiais mais espessos e volumes moderados. As máquinas curvadoras de tubos CNC e os sistemas de corte CNC suportam geometria complexa e saída repetível, além de reduzir o posicionamento manual na produção de múltiplas dobras. Linhas de alto volume podem combinar carga, corte, dobra e descarga automáticas para reduzir o tempo de manuseio entre as operações.
Cada máquina de fabricação de tubos possui limites físicos que os engenheiros devem revisar durante o projeto: diâmetro máximo do tubo, espessura mínima da parede, força máxima de flexão, raios de curvatura disponíveis, comprimento mínimo de fixação, distância mínima entre dobras e capacidade máxima de formação de extremidades. A disponibilidade de ferramentas também afeta a viabilidade, porque uma máquina não pode criar todos os raios com um conjunto de ferramentas.
Os fabricantes devem validar as novas peças antes da produção total. Métodos úteis incluem simulação CNC, detecção de colisão, testes de máquinas, produção de protótipos, inspeção do primeiro artigo e testes de montagem. A simulação pode identificar curvas inacessíveis e colisões de máquinas e ajuda os operadores a revisar a sequência proposta antes de qualquer material ser cortado.
A seleção da máquina de corte de tubos controla o comprimento inicial e a condição final de cada peça, e ambos os fatores influenciam cada operação posterior. Para de nível de produção, o corte fabricação de tubos , da lâmina de serra de aço de alta velocidade HSS oferece o melhor equilíbrio entre qualidade de borda, custo e rendimento. O método correto ainda depende do material, espessura da parede, volume, tolerância e requisitos de borda, mas para a maioria das peças que passam por dobra e conformação, uma máquina de corte a frio equipada com lâminas de serra HSS é a primeira escolha.
Uma lâmina de serra de aço rápido HSS remove o material através de uma fileira contínua de dentes precisamente retificados a uma baixa velocidade controlada, enquanto o líquido refrigerante inunda a zona de corte para manter a lâmina e o tubo resfriados. Este é o coração do corte de tubos HSS : a lâmina atravessa a parede em uma verdadeira ação de fresagem, em vez de rasgar ou queimar o metal.
Os resultados falam por si. Uma equipada com HSS máquina de corte a frio produz extremidades quadradas e sem rebarbas com um acabamento superficial liso, mantém tolerância de comprimento em torno de ±0,1 mm e quase não deixa zona afetada pelo calor, de modo que o tubo mantém suas propriedades mecânicas para as etapas de dobramento e formação de extremidades que se seguem. Como a lâmina pode ser reafiada repetidas vezes, o custo do ferramental por corte permanece baixo, o que torna o corte HSS a escolha mais econômica para produção de volume médio a alto de tubos de aço carbono, aço inoxidável, alumínio, cobre e latão.

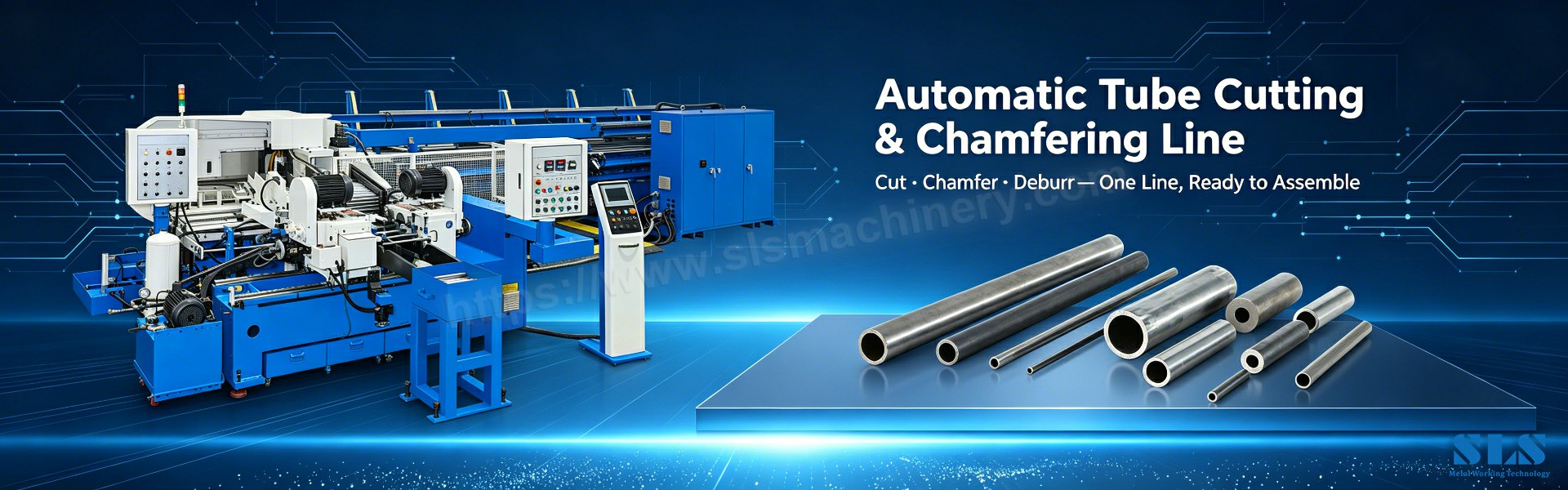

Os modernos sistemas automáticos de serra a frio adicionam alimentação servo, fixação automática, paradas de comprimento e remoção de cavacos, transformando uma única estação de corte em um processo repetível e quase apagado. Para linhas de processamento de tubos metálicos , a serragem a frio HSS é a referência contra a qual outros métodos são avaliados.
As serras de fita usam uma lâmina flexível contínua e lidam com vários tamanhos de tubos a baixo custo, mas a lâmina pode se desviar e afetar a esquadria do corte. As serras abrasivas cortam rapidamente, mas geram calor, rebarbas e arestas que geralmente exigem rebarbação secundária do tubo . Os cortadores rotativos suportam velocidades muito altas em cortes retos, mas podem deformar extremidades de paredes finas. Essas opções se adaptam ao corte geral ou peças retas de alto volume, não à fabricação de precisão.
O corte de tubos a laser utiliza energia térmica concentrada e pode cortar furos, ranhuras e perfis complexos em uma única configuração, adequada a geometrias complexas. As compensações são um alto investimento de capital, uma pequena zona afetada pelo calor e um desempenho dependente do material. Para tubos redondos e quadrados padrão destinados à dobra e conformação, o laser aumenta o custo sem melhorar a dobra final.
Método de corte | Precisão | Qualidade de borda | Zona Afetada pelo Calor | Custo por corte | Melhor uso |
Serra fria HSS | ±0,1mm | Sem rebarbas, suave | Quase nenhum | Baixo | Fabricação de tubos de precisão |
Serra de fita | Médio | Moderado | Nenhum | Baixo | Corte geral |
Corte a laser | Muito alto | Limpar | Pequeno | Alto | Perfis e furos complexos |
Corte abrasivo | Médio | Rough | Grande | Médio | Corte bruto econômico |
Corte rotativo | Médio | Variável | Nenhum | Médio | Cortes retos de alto volume |
O comprimento do corte deve incluir o comportamento de flexão posterior. Os engenheiros não devem usar dimensões finais como dimensões brutas de corte, porque a dobra consome parte do comprimento reto. Quando a qualidade da borda e a consistência posterior são importantes, o corte de tubos HSS em uma máquina de corte com serra a frio é o método que protege o resto do processo.
A dobra do tubo muda de direção sem adicionar juntas separadas. Pode melhorar a resistência e reduzir o trabalho de montagem, mas também cria compressão e tensão. O mau controle pode causar rugas, achatamento ou rachaduras. Os principais tipos de dobradeiras de tubos são descritos abaixo.
A dobra rotativa fixa o tubo contra uma matriz de dobra, que gira e puxa o tubo em torno de seu raio. O ferramental principal inclui matriz de dobra , matriz de fixação, matriz de pressão, mandril e matriz limpadora. A matriz de dobra define o raio da linha central; a matriz de fixação segura o tubo durante a rotação; a matriz de pressão suporta o movimento do material e ajuda a controlar o achatamento e a qualidade da superfície. A dobra rotativa é adequada para raios estreitos e componentes precisos e é comum na fabricação automotiva, aeroespacial, de móveis e de equipamentos.
A dobra do tubo mandril adiciona suporte interno durante a conformação. Um mandril entra no tubo antes do início da dobra e ajuda a manter a seção transversal interna, o que é importante para paredes finas ou raios estreitos. Uma matriz alisadora pode apoiar a área interna de dobra e reduzir rugas causadas por material comprimido. A posição do mandril necessita de ajuste cuidadoso, pois o posicionamento incorreto ainda pode produzir achatamento ou marcas na superfície.
A dobra por compressão mantém o tubo contra uma matriz de dobra fixa enquanto uma ferramenta móvel o empurra ao redor da matriz. O processo é simples e eficiente para muitos componentes simétricos, como estruturas de móveis, peças de encanamento e seções básicas de exaustão. Oferece menos controle do que a dobra rotativa e raios apertados podem criar achatamento ou rugas.
A dobra do rolo move a tubulação entre três rolos; um rolo aplica pressão enquanto os outros fornecem suporte. O movimento repetido cria gradualmente a curvatura necessária, que funciona bem para formas de grande raio, como anéis, arcos, bobinas, estruturas curvas e suportes estruturais. A dobra do rolo é menos adequada para curvas apertadas e a precisão do raio depende da configuração do rolo e das passagens repetidas.
Sistema de dobra | Melhor volume | Complexidade | Repetibilidade | Principal vantagem |
Manual | Baixo | Simples | Dependente do operador | Baixo custo do equipamento |
Hidráulico | Baixo a médio | Moderado | Moderado | Forte força de flexão |
CNC | Médio a alto | Complexo | Alto | Controle multi-curvatura automatizado |

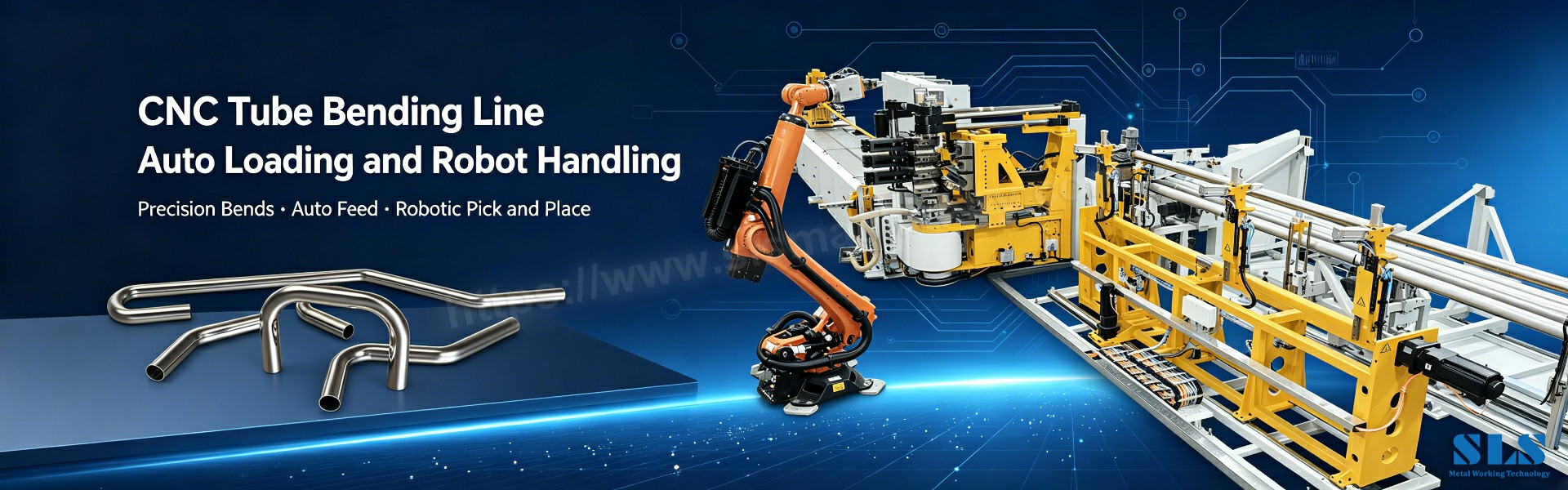

As máquinas dobradeiras de tubos CNC usam comprimentos, rotações e ângulos programados. A maioria das dobradeiras CNC modernas combinam dobra rotativa com suporte de mandril para criar dobras suaves e sem rugas, e podem repetir ângulos complexos em cerca de ± 0,1 graus. Os programas são frequentemente inseridos como coordenadas YBC (Y = comprimento de alimentação, B = ângulo de rotação, C = ângulo de dobra) ou importados diretamente de um modelo CAD 3D. O mesmo programa pode ser armazenado e recuperado para pedidos repetidos, o que melhora a consistência da configuração entre lotes. Os dobradores CNC lidam com aço carbono, aço inoxidável, alumínio, cobre, titânio e muitas outras ligas, razão pela qual são amplamente utilizados na produção automotiva, aeroespacial, HVAC e de dispositivos médicos.

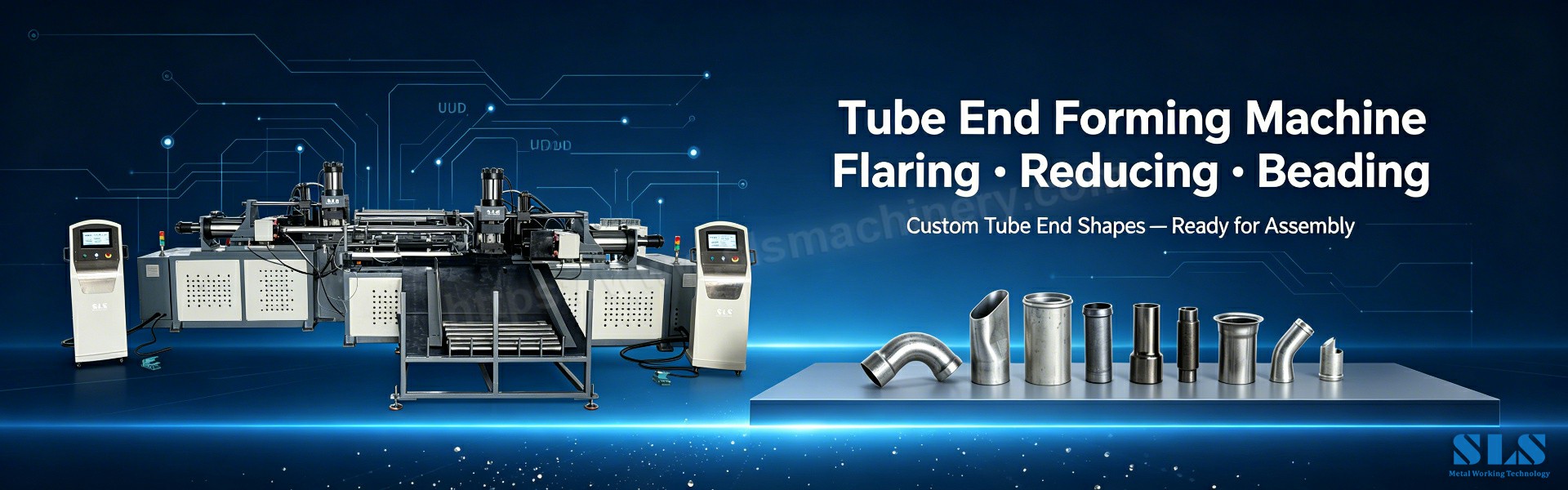

A formação da extremidade do tubo modifica o corpo ou extremidade do tubo para preparar componentes para conexão, montagem ou vedação. Uma máquina formadora de extremidade de tubo executa operações como expansão, redução, alargamento, flangeamento, perolização, abaulamento, chanframento, arredondamento e afilamento, geralmente por conformação a frio com ferramentas intercambiáveis.
A expansão aumenta o diâmetro da extremidade do tubo; a redução torna o final menor. Esses processos ajudam os tubos a se ajustarem aos componentes correspondentes e a criar conexões telescópicas. A ductilidade do material determina a faixa de conformação possível, pois a expansão excessiva pode causar fissuras ou espessura irregular da parede. O alinhamento da ferramenta é igualmente importante, pois o desalinhamento pode criar extremidades de tubos descentralizadas.
O alargamento do tubo cria uma extremidade cônica do tubo que geralmente suporta conexões mecânicas ou fluidas e é essencial em linhas de freios hidráulicos e automotivos. O alargamento de precisão segue padrões como SAE 37° e SAE 45° para união sem vazamentos. O cordão do tubo cria um anel elevado ao redor do tubo, o que melhora a retenção da mangueira ou fortalece a extremidade. Esses métodos aparecem em linhas de freio, linhas de combustível, sistemas de refrigeração, conjuntos de mangueiras e sistemas de encanamento. O recurso formado deve permanecer consistente, porque alargamentos ou esferas irregulares podem causar vazamento.
A estampagem do tubo altera o diâmetro da extremidade do tubo através do movimento controlado da matriz; pode reduzir, afunilar ou remodelar a extremidade. O dimensionamento final melhora a consistência dimensional após operações anteriores e oferece suporte a uma melhor montagem entre componentes correspondentes. Esses processos exigem ferramentas adequadas, pois matrizes incorretas podem produzir arranhões, rachaduras ou desbaste excessivo.
O entalhe de tubos prepara os tubos para juntas de intersecção e é comum em estruturas soldadas e montagens estruturais. Ranhuras e furos podem suportar fixadores ou recursos de localização, e o corte a laser pode criá-los antes da dobra. Sua posição deve considerar o movimento do material, pois os recursos próximos às curvas podem esticar ou girar.
Os modernos sistemas de conformação de extremidades de tubos incluem máquinas de estação dupla controladas por CNC que carregam e descarregam durante a conformação, o que reduz o tempo ocioso e se adequa à produção de médio a grande porte. Uma máquina com ferramentas intercambiáveis pode passar do alargamento para a redução e para o cordão sem alterar a filosofia de configuração, o que é uma grande vantagem para linhas de produção mistas.

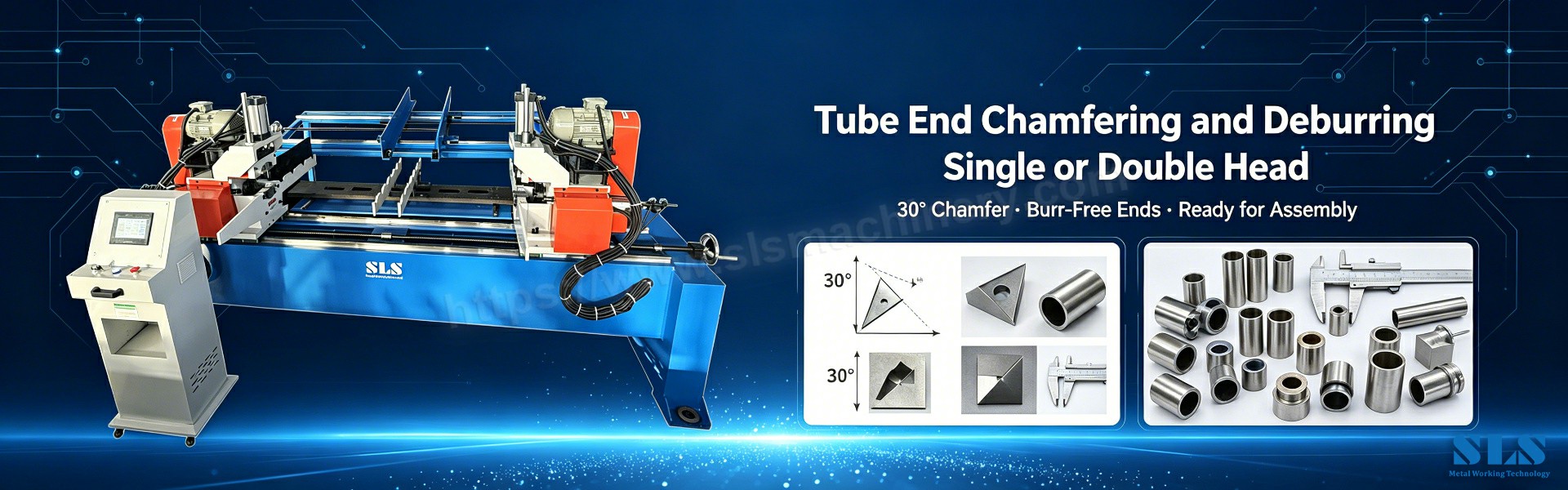

O corte geralmente deixa arestas vivas e pequenas rebarbas. Esses defeitos afetam a montagem, a segurança e a vedação. A chanfragem cria uma borda angular controlada, enquanto a rebarbação do tubo remove material indesejado sem definir um ângulo preciso.
Um chanfro externo remove a borda externa afiada e ajuda os tubos a entrar nos acessórios ou nas peças correspondentes. Um chanfro interno remove a aresta de corte interna e protege fios, mangueiras e vedações internas. Os chanfros também podem apoiar a preparação da solda e seu ângulo e profundidade devem corresponder aos requisitos de montagem. A remoção excessiva de material pode enfraquecer paredes finas e alterar o comprimento final do tubo.
As ferramentas manuais são adequadas para peças de baixo volume e trabalhos de reparo. As máquinas semiautomáticas melhoram a velocidade e a consistência para tubos de tamanhos repetidos. Sistemas dedicados de máquinas de chanfrar tubos suportam produção controlada e alguns processam ambas as extremidades dos tubos em um ciclo. Equipamentos de acabamento CNC podem integrar controle de comprimento e preparação final para linhas automatizadas de alto volume.
Uma especificação completa do chanfro deve identificar a localização interna ou externa, o ângulo necessário, a profundidade do chanfro, o diâmetro final, a condição da superfície e a margem de rebarba. Os inspetores devem verificar as bordas visíveis e ocultas, pois podem permanecer rebarbas internas depois que a parte externa parecer limpa. Os principais pontos de inspeção incluem ângulo do chanfro, profundidade do chanfro, esquadria da extremidade, rebarbas restantes, danos na superfície e limpeza do tubo.
A fabricação robusta de tubos depende da integração do processo. Operações individuais corretas ainda podem criar um componente final ruim se a sequência estiver errada.
A melhor sequência depende do acesso à ferramenta e da geometria da peça. Um tubo dobrado complexo pode não entrar em uma máquina de chanfrar, portanto o chanframento pode acontecer antes da dobra; mas um corte posterior pode remover a borda preparada. As extremidades formadas podem interferir na dobra dos grampos e muitas vezes requerem processamento após a dobra. Os engenheiros devem avaliar o fluxo de trabalho completo em vez de uma única operação.
Cada operação introduz alguma variação e pequenas diferenças se acumulam na peça final. O comprimento do corte afeta seções retas e locais de dobra; springback altera o ângulo de curvatura final; a formação pode alterar o comprimento do tubo; o chanfro remove material adicional da borda. Os engenheiros devem identificar as dimensões críticas antes da produção e atribuir tolerâncias adequadas a cada etapa.
O design para capacidade de fabricação melhora a qualidade e a eficiência. Práticas úteis incluem selecionar tamanhos de tubos padrão, usar raios de curvatura disponíveis, fornecer comprimentos de fixação adequados, evitar curvas apertadas desnecessárias, padronizar extremidades de tubos formadas, reduzir requisitos de ferramentas exclusivos e manter os furos longe de zonas de curvatura. Essas mudanças reduzem o tempo de configuração, o custo de ferramentas e o lead time do fornecedor.
Células automatizadas podem conectar vários itens de equipamentos de fabricação de tubos , incluindo carregadores, cortadores, dobradores e sistemas de inspeção. Os robôs movem peças acabadas entre máquinas, o que reduz o manuseio manual e o alinhamento repetido. Contudo, a automação necessita de processos estáveis e programas confiáveis; não pode corrigir desenhos pouco claros ou ferramentas inadequadas.
Os defeitos geralmente refletem problemas de material, ferramentas, programação ou configuração. Os operadores devem encontrar a causa antes de alterar várias configurações de uma só vez.
Defeito | Causa provável | Estágio de produção | Ação Corretiva |
Corte angular | Suporte deficiente ou lâmina desgastada | Corte | Melhore a fixação e a condição da lâmina |
Rebarba excessiva | Ferramenta ou velocidade de corte incorreta | Corte | Ajuste as configurações de ferramentas e processos |
Curva enrugada | Suporte interno fraco | Flexão | Ajuste o mandril ou a matriz do alisador |
Curva achatada | Raio apertado ou ferramental deficiente | Flexão | Melhorar o suporte e o controle da pressão |
Ângulo incorreto | Retorno descontrolado | Flexão | Atualizar valores de remuneração |
Sinalizador rachado | Taxa de formação excessiva | Formação | Reduza a expansão ou revise o material |
Conta irregular | Ferramentas desalinhadas | Formação | Recalibrar matrizes de conformação |
Chanfro irregular | Desgaste da ferramenta ou má localização | Chanfro | Substitua a ferramenta e ajuste o acessório |
Problemas comuns de corte incluem rebarbas, pontas angulares, esmagamento e comprimentos incorretos. Os operadores devem inspecionar as lâminas, os grampos e o suporte do material e confirmar a posição de corte programada. Defeitos de flexão, como rugas e achatamento, geralmente apontam para suporte fraco ou raio agressivo; o retorno elástico requer valores de compensação com base na resposta real do material. Defeitos de formação, como rachaduras e características irregulares, geralmente resultam de relações excessivas ou mau alinhamento da ferramenta. A inspeção do primeiro artigo verifica o processo concluído, e sistemas avançados podem usar scanners a laser ou medições coordenadas para realimentar as correções no programa, criando um ciclo de produção fechado.
Os compradores devem definir o componente antes de comparar preços, pois uma cotação baixa pode excluir operações secundárias essenciais.
Forneça aos fornecedores a classe do material, o perfil do tubo, as dimensões externas, a espessura da parede, as características de corte, a geometria da dobra, os requisitos de forma final, as especificações de chanfro, as tolerâncias críticas, o volume de pedidos e os padrões de inspeção. Informações completas produzem cotações mais precisas e reduzem alterações posteriores de engenharia.
Avalie as máquinas quanto à capacidade dos tubos, eixos disponíveis, gama de ferramentas, software de programação, funções de simulação, tempo de configuração, opções de automação e suporte de manutenção. Uma máquina mais rápida ainda pode produzir custos mais elevados se os tempos de configuração forem longos e os defeitos forem frequentes. Pergunte como o fornecedor controla as revisões do programa, pois arquivos desatualizados podem criar problemas de qualidade repetidos.
Um fornecedor confiável de fabricação personalizada deve demonstrar rastreabilidade de material, suporte interno de ferramentas, capacidade de corte e dobra, equipamento de conformação de extremidades, equipamento de chanframento, sistemas de inspeção, produção de protótipos, documentação de qualidade e gerenciamento de entrega. Solicite uma amostra do primeiro artigo feita a partir do material real, pois os materiais substitutos se comportam de maneira diferente durante a dobra. Verifique as dimensões gerais, locais de dobra, ângulos de dobra, qualidade da seção transversal, extremidade do tubo formada, condição do chanfro, acabamento superficial e ajuste da montagem antes de aprovar a produção.
A fabricação de tubos inclui corte, dobra, conformação de extremidades, chanframento, rebarbação e inspeção final. Ele transforma tubos retos em componentes acabados prontos para montagem, usando máquinas de corte de tubos, , dobradeiras de tubos, , máquinas formadoras de extremidades de tubos e equipamentos de chanframento.
As dobradeiras manuais de tubos são adequadas para pequenos volumes e peças simples. Dobradores hidráulicos fornecem força forte para materiais mais espessos. As máquinas curvadoras de tubos CNC atendem volumes médios a altos e peças complexas com múltiplas dobras, com ângulos repetíveis em torno de ±0,1 graus e programas armazenados para pedidos repetidos.
A dobra do tubo do mandril é necessária para paredes finas, raios de curvatura apertados ou materiais macios. O mandril suporta a seção transversal interna e evita enrugamento e colapso, especialmente quando o raio de curvatura é menor que cerca de três vezes o diâmetro do tubo.
O alargamento do tubo alarga a extremidade em um cone para vedação e conexão. A estampagem do tubo reduz ou remodela a extremidade para caber em uma peça correspondente. O cordão do tubo forma um anel elevado que melhora a retenção da mangueira. Todas as três são operações típicas de uma máquina formadora de extremidades de tubo..
O trabalho da máquina de chanfrar tubos remove arestas vivas e prepara a extremidade para montagem, soldagem ou vedação. Um chanfro limpo protege as vedações e a fiação, melhora o ajuste e reduz o risco de ferimentos e vazamentos.
As rugas geralmente vêm de um suporte interno fraco ou de um raio muito pequeno. O achatamento vem de raios agressivos, suporte insuficiente de ferramentas ou pressão excessiva. Ajustar o mandril, a matriz alisadora, a matriz de pressão e a velocidade de dobra normalmente resolve ambos os problemas.
Escolha um método de corte com bordas limpas, como serra a frio com lâmina de serra de aço de alta velocidade HSS ; mantenha as lâminas afiadas; use refrigerante para limitar o calor; e prossiga com rebarbação do tubo quando necessário. A correspondência dos parâmetros de corte com o material e a espessura da parede também reduz a formação de rebarbas.
As máquinas de fabricação de tubos são usadas nas indústrias automotiva, aeroespacial, HVAC, móveis, dispositivos médicos, construção naval, construção e manuseio de fluidos, onde quer que sejam necessários tubos cortados, dobrados e formados com precisão.
A fabricação de tubos combina diversas operações conectadas que devem suportar um projeto final. Desenhos precisos e seleção de materiais iniciam o processo; adequadas para fabricação de tubos máquinas , ferramentas e planejamento de produção realizam isso. O corte estabelece as dimensões iniciais corretas, a dobra cria a geometria principal, a conformação prepara as extremidades para a conexão e o chanframento remove arestas perigosas e suporta um encaixe confiável.
O controle de qualidade deve abranger o componente completo e os fabricantes devem revisar antecipadamente a sequência de produção para reduzir refugos, alterações de configuração e riscos de entrega. A SLS Machinery oferece uma linha completa de máquinas de corte de tubos, , dobradeiras de tubos CNC, , máquinas formadoras de extremidades de tubos , máquinas de chanfrar e outros equipamentos de fabricação de tubos . Cada máquina é projetada para oferecer precisão, repetibilidade e fácil integração, para que os fabricantes possam construir uma linha completa de fabricação de tubos a partir de um único fornecedor e continuar produzindo peças consistentes e sem defeitos.
