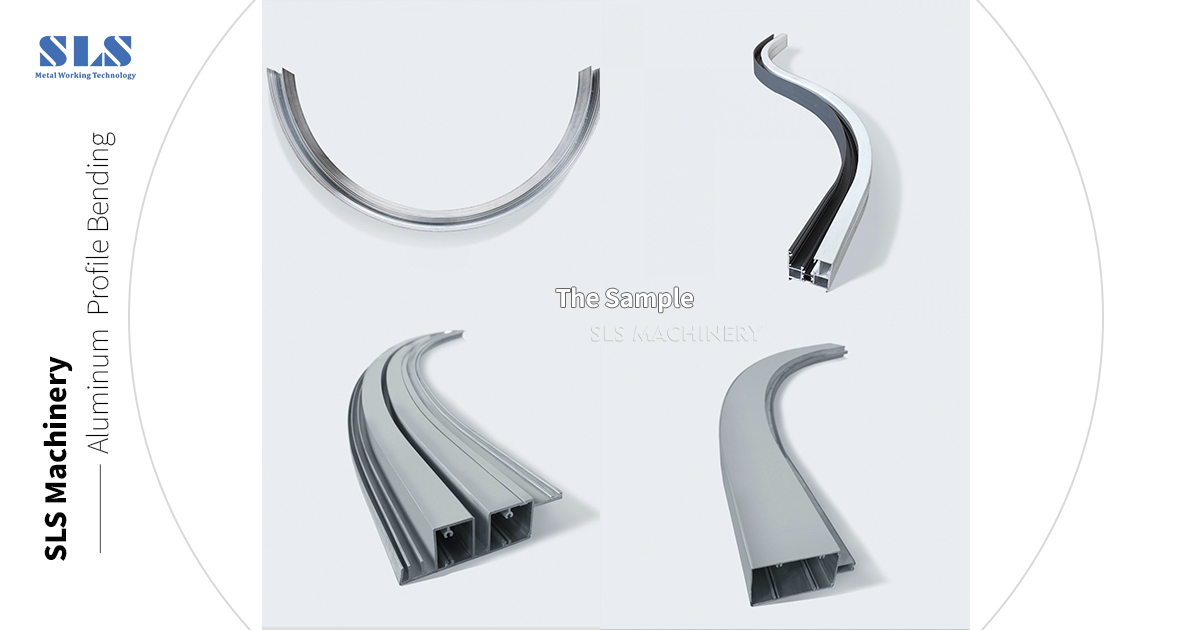

O guia definitivo para dobra de perfis de alumínio: soluções CNC de precisão para extrusões complexas

Introdução: Por que dobrar alumínio exige mais do que apenas uma máquina

A dobra por extrusão de alumínio não é mais uma simples operação de conformação – é uma disciplina de engenharia de precisão que impacta diretamente a estética do produto, a integridade estrutural e a eficiência de fabricação. Desde elegantes perfis de iluminação LED até componentes estruturais de parede cortina, o alumínio dobrado está presente em todo o design moderno.

Mas conseguir dobras perfeitas em perfis complexos, de paredes finas ou assimétricos requer mais do que equipamento. Exige uma abordagem integrada que combine ciência de materiais, engenharia de processos e controle CNC avançado. Na SLS Machinery , passamos anos dominando esta disciplina, fornecendo soluções de dobra com precisão de posicionamento repetido de ≤0,01mm.

Os três pilares da dobra de alumínio de precisão

De acordo com a experiência de pesquisa e desenvolvimento da nossa equipe de engenharia, três fatores críticos determinam o sucesso da dobra:

1. Precisão da curvatura: resolvendo o desafio do Springback

Springback – a tendência natural do material de retornar parcialmente à sua forma original após a dobra – é o principal obstáculo à precisão da curvatura. Os sistemas CNC avançados resolvem isso por meio de algoritmos de compensação digital. O processo é simples:

• Insira o raio real medido

• O sistema CNC calcula o coeficiente de compensação

• A produção começa com parâmetros pré-calibrados

A pesquisa mostra que a compensação de retorno elástico otimizada pode reduzir o desvio dimensional em mais de 60% em comparação com os métodos tradicionais.

2. Repetibilidade: consistência em todas as execuções de produção

Para aplicações de produção em massa, milhares de peças devem permanecer idênticas mês após mês. Os sistemas servo-acionados totalmente elétricos alcançam uma precisão de posicionamento repetido de ≤0,01 mm – um nível que os sistemas hidráulicos não conseguem manter devido a alterações de viscosidade induzidas pela temperatura.

Essa precisão garante:

• Peças intercambiáveis ​​lote a lote

• Taxas de sucata reduzidas

• Desempenho consistente da linha de montagem

•


3. Desvio transversal: prevenção de deformação sob tensão

Quando os perfis de alumínio são dobrados, a compressão ocorre no raio interno enquanto a tensão atua no raio externo. Esta distribuição de tensão pode causar distorção transversal, particularmente problemática para perfis assimétricos, como extrusões de LED de canal U.

A prevenção requer:

• Ferramentas de suporte interno personalizadas projetadas para perfis específicos

• Sequências de dobra otimizadas

• Seleção adequada de têmpera de material (T4 para raios estreitos, T5/T6 para aplicações estruturais)

Questões materiais: ligas de alumínio e tratamento térmico

O desempenho de flexão dos perfis de alumínio depende significativamente da composição da liga e do estado de têmpera:

Estados de tratamento térmico:

• T4 : Solução tratada termicamente e envelhecida naturalmente - ideal para curvatura em raio apertado, o envelhecimento pós-curvatura restaura a resistência

• T5 : Resfriado por extrusão e envelhecido artificialmente – adequado para aplicações de raio maior

• T6 : Solução tratada e envelhecida artificialmente – resistência máxima, requer parâmetros de flexão cuidadosos

Soluções de dobra específicas para aplicações

Dobra de perfil de iluminação LED

Perfis de canal U assimétricos e de paredes finas apresentam desafios únicos. As forças de torção geradas durante a flexão frequentemente causam torção lateral da perna em direção à linha central.

Soluções:

• Use têmpera T4 com envelhecimento artificial pós-curvatura

• Adicione estruturas de conexão temporárias para estabilidade

• Aplicação de força controlada por CNC para gerenciar a torção

Dobra da parede cortina e da moldura da janela

Perfis multicâmaras com acabamento anodizado ou revestido a pó requerem cuidados excepcionais para evitar danos superficiais e colapso da seção transversal.

Método recomendado: A flexão por estiramento com tensão controlada gerencia efetivamente o retorno elástico, preservando a integridade da superfície e evitando rugas.

Dobragem de Componentes Automotivos

Curvas tridimensionais complexas para barras de tejadilho, pára-choques e acabamentos exigem técnicas de conformação avançadas. A formação por estiramento fornece superfícies lisas e sem rugas necessárias para aplicações externas.

O processo de dobra em 7 etapas

1. Inspeção de material de entrada — Verifique dimensões, retilineidade e qualidade da superfície

2. Fresamento — Prepare extremidades de perfil para interseções complexas

3. Calibração Pré-Dobra — Fase crítica onde são estabelecidos os coeficientes de compensação do CNC

4. Corte — Verifique o nivelamento e os ângulos em relação às especificações

5. Inspeção pré-dobra — Confirme os parâmetros antes da produção em massa

6. Produção em massa – Execute com qualidade consistente e repetível

7. Inspeção Final – Verifique em relação aos desenhos técnicos

Por que máquinas SLS?

• Engenharia de Precisão : Servo acionamento completo com precisão de posicionamento repetido ≤0,01 mm

• Soluções Springback : Processo de compensação em duas etapas para configuração rápida

• Design de ferramenta gratuito : ferramentas de suporte interno personalizadas para perfis complexos

• Confiável no setor : soluções implantadas na Fuyao Glass, BYD, Chery e outros líderes do setor

Conclusão

A dobra de perfis de alumínio é uma disciplina de precisão que combina ciência de materiais, engenharia de processos e controle CNC avançado. Ao compreender a interação entre a seleção da liga, o tratamento térmico e a metodologia de dobra, os fabricantes podem obter resultados superiores em diversas aplicações.

Pronto para dominar seus desafios de dobra de alumínio? Contate a SLS Machinery para consulta especializada e soluções personalizadas.
