Cada tubo que sai de um cortador a laser com , serra fria ou folhas cortadas voadoras com bordas afiadas, pequenas rebarbas e uma extremidade imperfeitamente quadrada. Quer você dobre, solde, alargue ou empurre em uma conexão, esse corte bruto irá estragar a peça ou retardar a linha. Chanfrar e rebarbar tubos são as duas operações que limpam a extremidade - mas não são o mesmo trabalho e misturá-las causa defeitos de solda, vazamentos de vedação e retrabalho. A SLS Machinery fabrica máquinas de faceamento e chanframento de tubos para linhas de produção de cabeçote único e duplo; este guia explica exatamente quando você precisa de cada um.

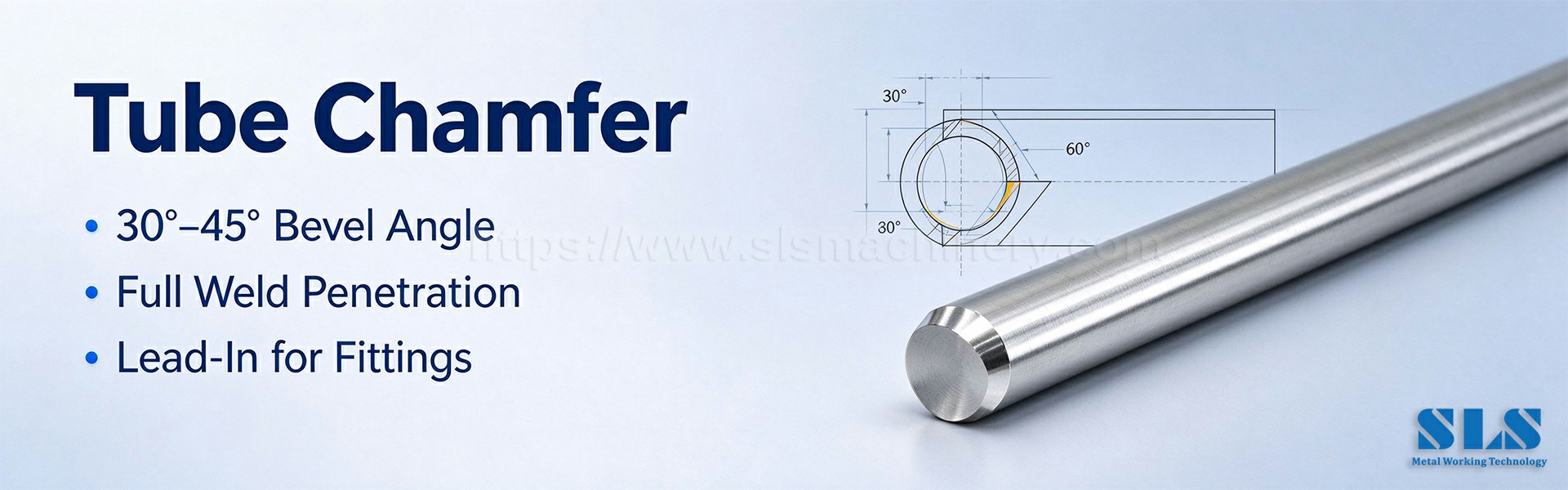

O chanfro do tubo corta um chanfro controlado na extremidade do tubo em vez de deixar um canto agudo de 90°. Uma máquina de chanfrar aciona uma pastilha de metal duro cônica ou angular ao redor da extremidade, removendo o material para formar um chanfro suave de 30°–45° no diâmetro externo (OD) , no diâmetro interno (ID) ou em ambos em uma única passagem.
Por que chanfrar? O chanfro realiza três trabalhos ao mesmo tempo. Primeiro, ele cria uma ranhura em V para penetração total da solda – sem ela, a solda apenas morde a superfície e racha sob tensão. Em segundo lugar, ele atua como uma entrada para que o tubo deslize nas conexões, braçadeiras e acoplamentos hidráulicos sem danificar as vedações. Terceiro, remove a aresta afiada que corta as mãos dos operadores. comuns Os ângulos de chanfro são 30° para tubo hidráulico ISO/JIS, 37,5° para juntas alargadas SAE e 45° para preparação geral de solda.

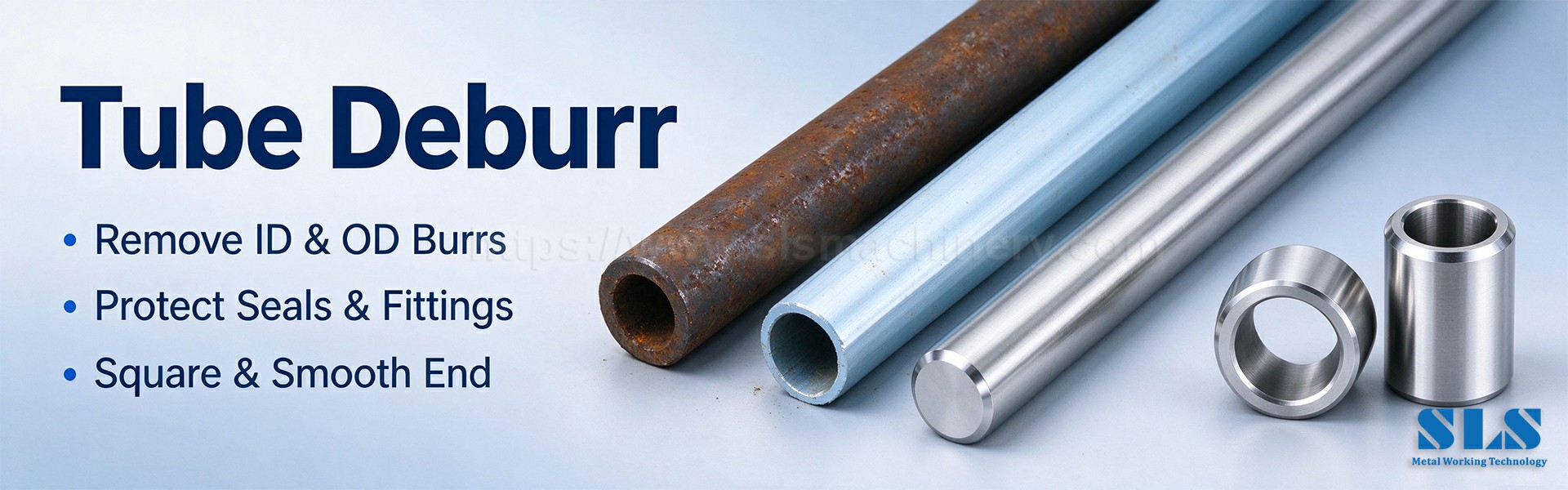

A rebarbação do tubo remove os pequenos fragmentos rasgados - chamados rebarbas - que o corte deixa no DI, no DE e na face cortada. Essas micro-rebarbas parecem inofensivas, mas cortam os anéis de vedação, arranham as peças correspondentes, prendem-se nos mandris durante a flexão e causam cortes durante o manuseio.
Ao contrário do chanframento, o rebarbamento não altera a geometria do tubo. Ele alinha a extremidade, escova a borda e deixa uma face plana e limpa. As rebarbas ID são as mais perigosas em tubulações hidráulicas e pneumáticas porque se soltam e contaminam o circuito de fluido; As rebarbas do diâmetro externo causam problemas de ajuste; rebarbas de furos cruzados perto de portas perfuradas são as mais difíceis de alcançar. Na prática, uma moderna de rebarbação de tubos máquina limpa o DI e o DE em um ciclo de 3 a 15 segundos.

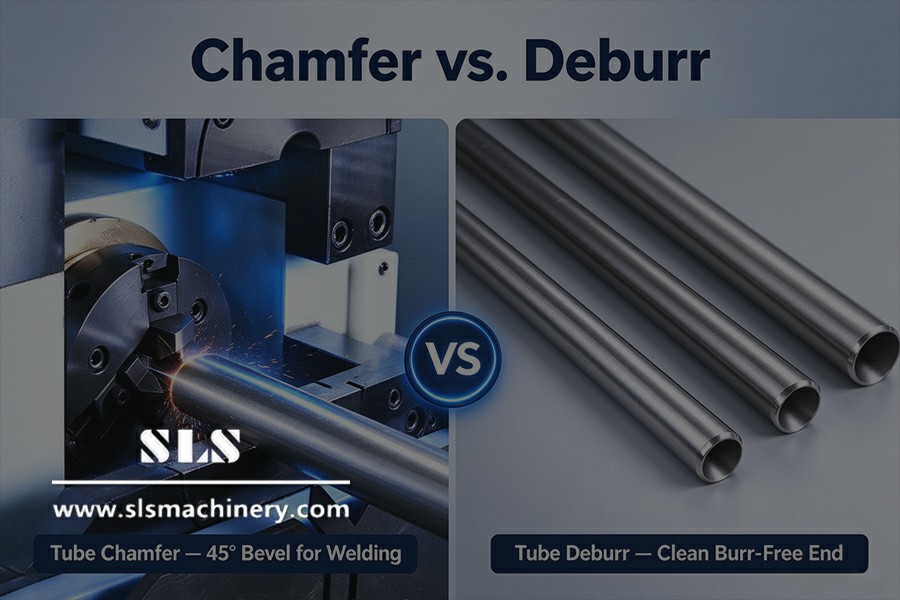

Aspecto | Chanfro de tubo | Rebarbação de Tubo | Meta |
Mudança de geometria | Corta um chanfro de 30°–45° | As folhas terminam planas | Forma vs. limpo |
Remoção de materiais | 0,5×profundidade da parede, controlada | Leve, apenas nas bordas | Conservar parede |
Finalidade típica | Preparação de solda, entrada, resistência da junta | Segurança, proteção de vedação, montagem | Uso a jusante |
Quando necessário | Antes de soldar, alargar, crimpar | Imediatamente após o corte | Sempre após o corte |
Máquina | Máquina de chanfrar cabeça simples/dupla | Estação de rebarbação automática | Muitas vezes combinado |
A maioria das linhas de produção realmente precisa de ambos: a rebarbação acontece primeiro para limpar o corte e depois o chanfro adiciona o chanfro. Uma combinada de chanfrar e rebarbar máquina faz as duas coisas em um ciclo.
Limas manuais, rebarbadoras e ferramentas rotativas de rebarbação funcionam para protótipos, mas em volume elas perdem em quatro aspectos: profundidade e ângulo inconsistentes do chanfro, 30 a 60 segundos por extremidade, fadiga do operador e risco de ferimentos causados por rebarbas projetadas. Uma máquina dedicada de faceamento e chanframento de tubos fixa a peça e alimenta um cabeçote de precisão, mantendo a repetibilidade de ±0,02 mm em milhares de peças.
A operação dupla DI e OD é o maior salto de produtividade: em vez de duas passagens, o cabeçote chanfra ambas as bordas em um ciclo de 3 a 5 segundos, o que é importante para tubos de parede fina, onde rebarbas se formam automaticamente em ambos os lados.

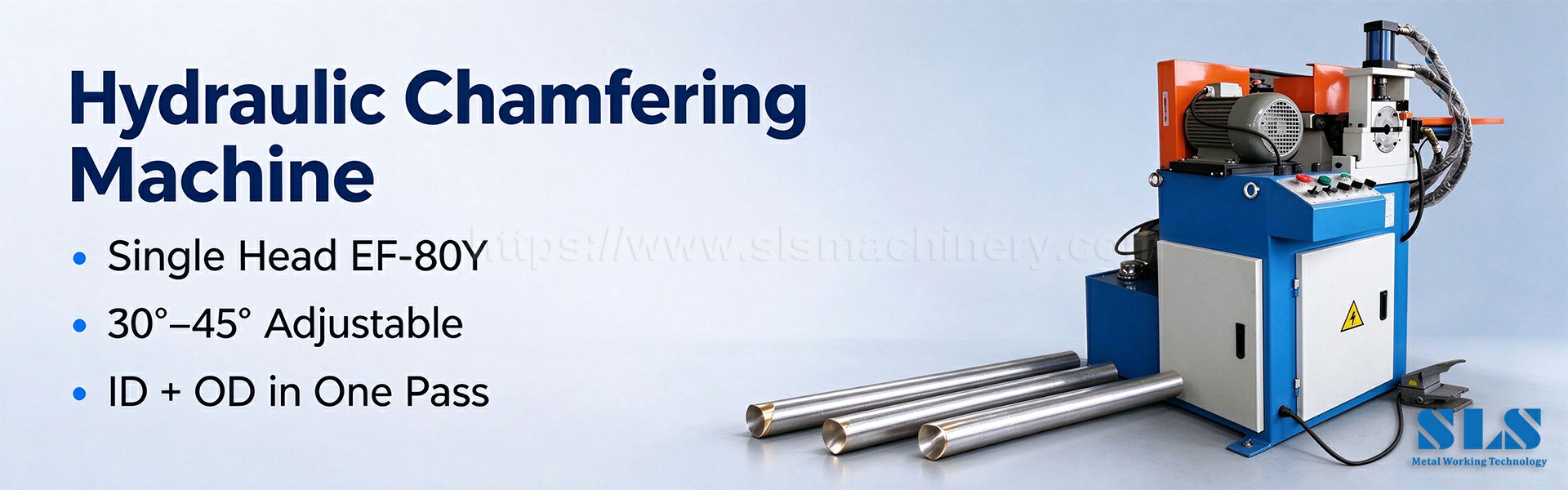

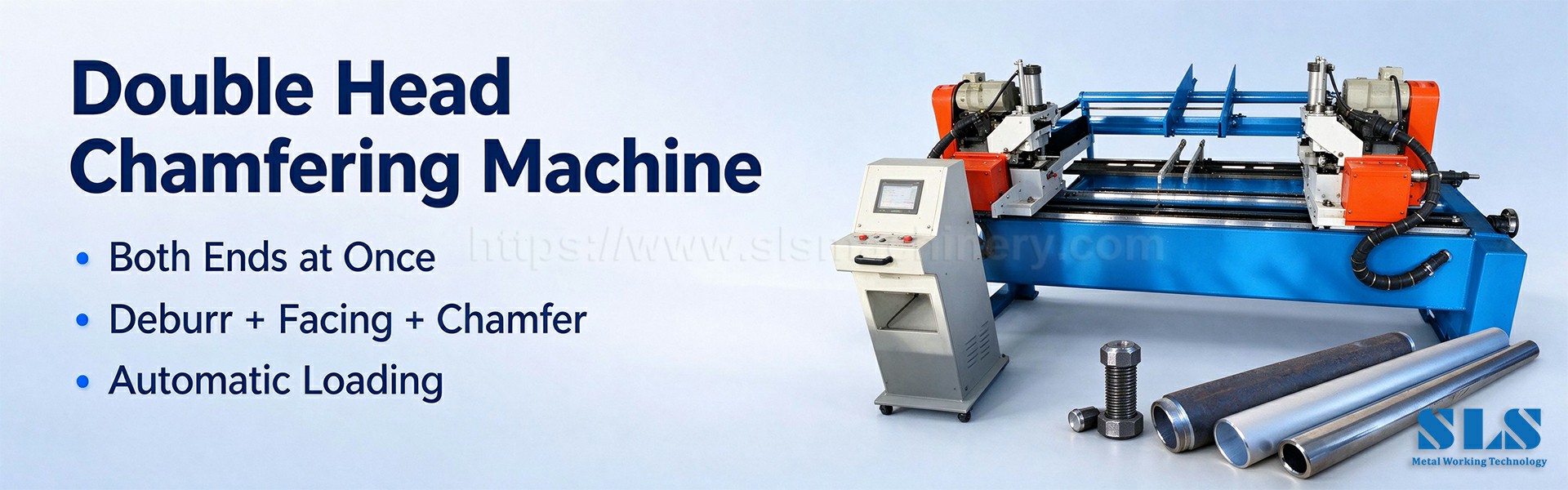

As máquinas de chanfrar de cabeçote único processam uma extremidade por ciclo — ideais para tiragens curtas, protótipos e diâmetros mistos. As máquinas de chanfrar de cabeça dupla fresam ambas as extremidades no mesmo ciclo, praticamente dobrando o rendimento para produção de alto volume de tubos, eixos, rolos e linhas hidráulicas. Sistemas de chanfro em linha e automatizados são aparafusados diretamente nas linhas de corte, com carga, fixação e descarga automáticas — o padrão para fábricas automotivas, de HVAC e de móveis.
Combine a máquina com (1) o diâmetro do tubo e a espessura da parede — a parede fina precisa de alimentação servo-controlada para evitar colapso, a parede espessa precisa de uma cabeça rígida e torque mais alto; (2) material – o aço inoxidável e a barra endurecida precisam de pastilhas de metal duro e avanços mais lentos, o alumínio precisa de uma geometria de limpeza de cavacos; (3) volume – o baixo volume justifica uma unidade semiautomática de cabeça única, o alto volume compensa uma linha dupla ou em linha em meses; (4) peças futuras – escolha ferramentas modulares para que a mesma máquina lide com alargamentos, rebordos e chanfros.
P: Qual é a diferença entre chanfrar e rebarbar?
A: O chanfro corta um chanfro controlado de 30°–45° na extremidade do tubo para soldagem, alargamento ou montagem. A rebarbação remove bordas afiadas e rasgadas deixadas pelo corte sem alterar o formato do tubo. A maioria das linhas de produção precisa de ambos.
P: Uma máquina pode fazer as duas coisas?
R: Sim. As modernas máquinas de chanfrar tubos com cabeçotes duplos realizam chanfros ID, chanfros OD, faceamento final e rebarbação leve em um único ciclo.
P: Qual ângulo de chanfro devo usar para soldagem?
A: 30°–37,5° é padrão para tubos estruturais e hidráulicos; 45° é comum para tubos de pequeno diâmetro. Combine o ângulo com o seu procedimento de soldagem (WPS).
P: Quão rápido é um ciclo de chanframento automático?
R: Os ciclos típicos duram de 3 a 15 segundos por final. As máquinas de cabeçote duplo finalizam ambas as extremidades na mesma janela, cerca de 50 a 100% mais rápidas do que a operação de cabeçote único.
P: Quais materiais uma máquina de chanfrar pode manipular?
R: Aço carbono, aço inoxidável, alumínio, cobre, latão e titânio – desde que a classe da pastilha e a velocidade de avanço correspondam à liga.
P: Por que as extremidades dos tubos hidráulicos ainda vazam após o chanfro?
R: Geralmente porque as rebarbas de diâmetro interno não foram totalmente removidas ou a profundidade do chanfro excedeu a metade da espessura da parede e enfraqueceu a sede da vedação. Use um cabeçote ID+OD de dupla ação e defina um batente de profundidade.
P: Cabeça única ou cabeça dupla?
R: Cabeçote único para pequenos lotes e diâmetros variados. Cabeça dupla para produção consistente de longo prazo, onde ambas as extremidades precisam do mesmo acabamento.
P: Como faço a manutenção das ferramentas de chanframento?
R: As pastilhas são indexadas ou substituídas quando a superfície apresenta desgaste; mantenha a fixação limpa, lubrifique as corrediças e verifique a esquadria com um tubo de referência a cada turno.
Chanfrar e rebarbar resolvem dois problemas diferentes: chanfrar molda a extremidade para soldagem e montagem, rebarbar limpa para segurança e vedação. Fazer as duas coisas corretamente em uma máquina é a diferença entre uma linha de produção tranquila e uma bancada de retrabalho. A SLS Machinery projeta e constrói máquinas de chanfrar tubos de cabeça única e dupla , estações de rebarbação automáticas e linhas de acabamento final em linha, com ferramentas personalizadas para tubos de aço inoxidável, aço carbono, alumínio e cobre. Contate-nos com os tamanhos dos tubos, materiais e desenhos de preparação final - recomendaremos a cabeça, o ângulo e o tempo de ciclo corretos.
